圧着端子(オープンバレル)かしめ工具

　何故、「オープンバレルの圧着端子」はこんなにも曖昧なのか不思議でならない。
電線は「UL規格(AWG)」や「JIS規格(sq)」で製造されていて 「裸圧着端子」「絶縁被覆付圧着端子」「閉端接続子」は端子メーカー純正ではない工具メーカーの圧着工具でも"それぞれのかしめ部"は大差なく安心、信頼して使用でき、ホームセンターでも入手できる。
*圧着作業の基本
　それに比べて「オープンバレル端子」は「モレックス (Molex) 」というメーカーでも端子の種類が変わればクリンプハイト(かしめ部の数値)も違うという。 電線の心線も被覆もほぼ統一できていれば、かしめ部も統一できそうな気がするのだが、未だに規格化されていない。
　最適な圧着を得るには端子メーカー純正の工具が必要不可欠。 毎日使用するなら効率、安全性を考えれば4～5万円する純正工具を購入するが、 稀にしか使用しない個人では端子毎に工具を揃えるのは無理がある。 ミスミには自社開発した各端子専用の工具がある。 1万数千円で済むなら購入したいが、個人への転売、譲渡も禁止しているらしい。
*圧着加工の注意事項
*圧着後の端子の目視点検
*圧着ハンドブック
　クリンプハイトの値はハッキリしないし、工具のかしめ部の形状(寸法)もわからない。 汎用工具なんてそれこそ多種多様。実際に圧着してみて、そこそこの引張強度が確認できるだけで、何を以って安心、安全と言えるのだろうか？
今までホーザン(HOZAN)の P-706 で圧着していたが、"きれいなかしめ"が安定しないので適した工具が欲しくなる。

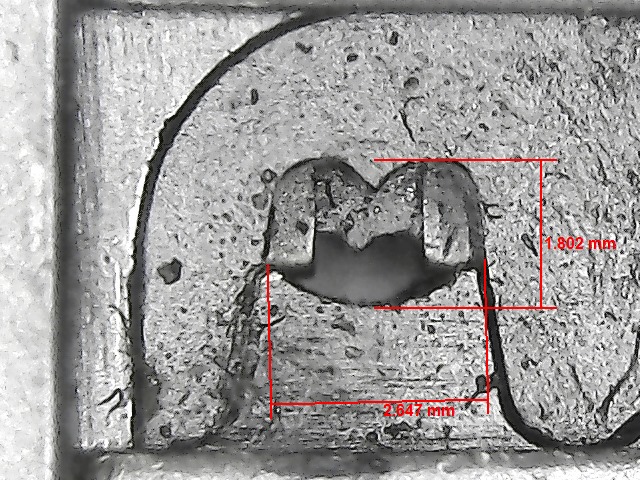

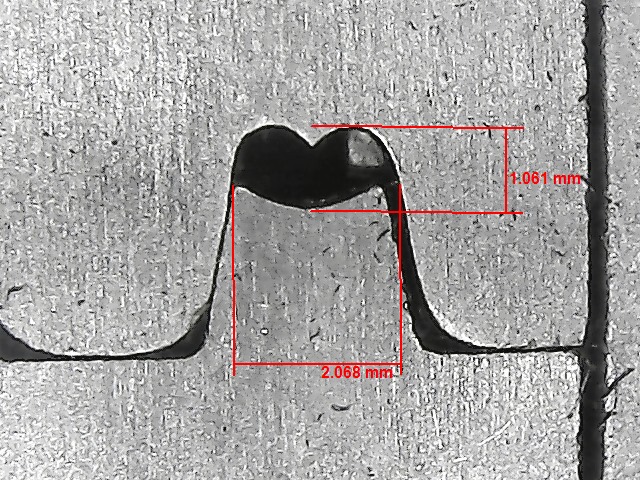

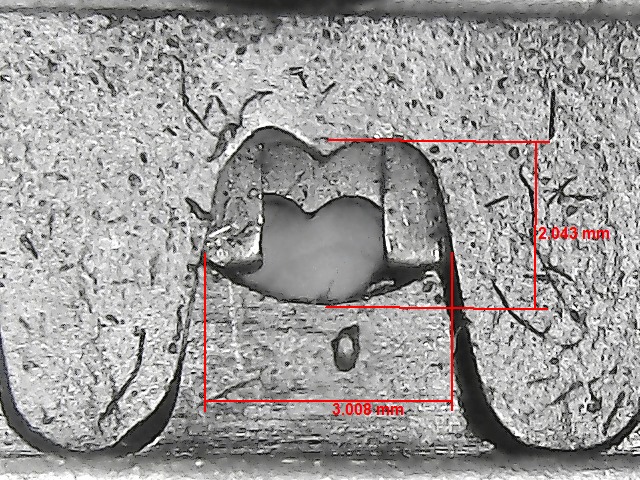

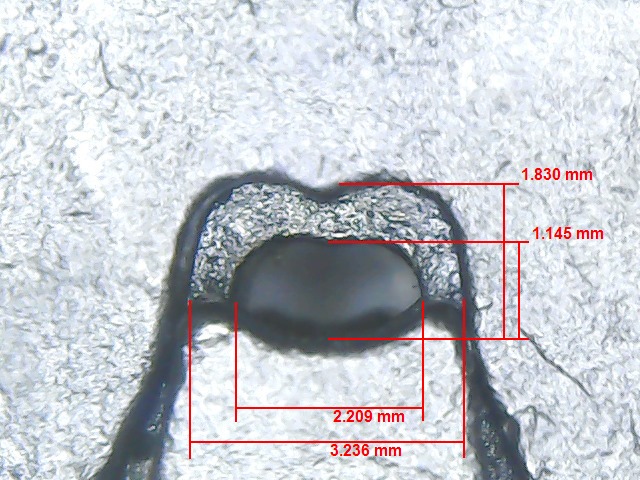

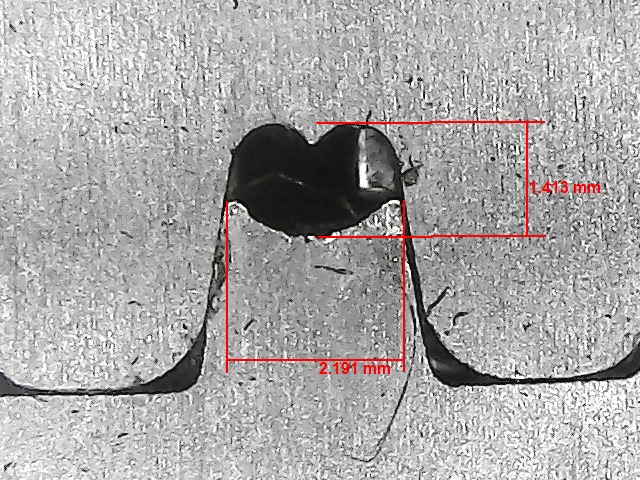

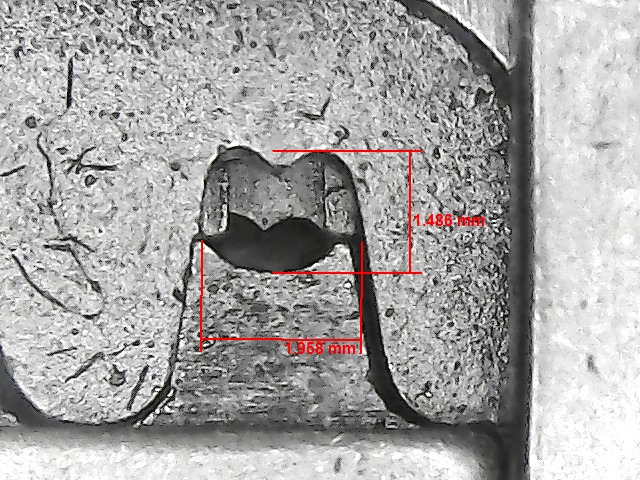

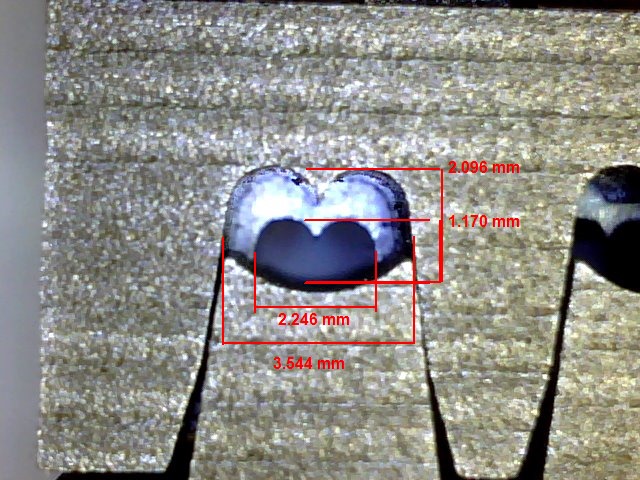

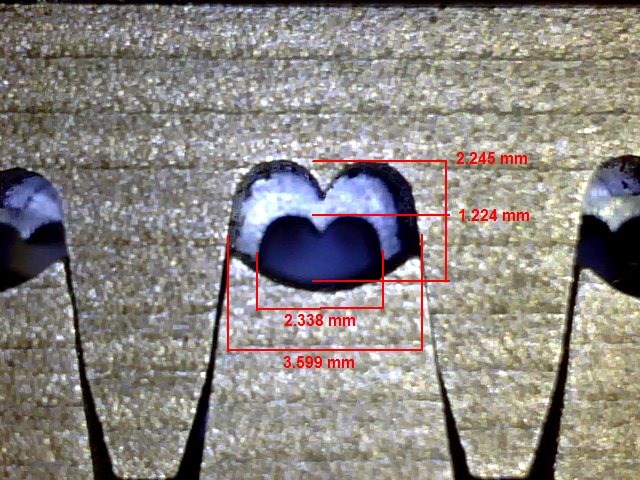

端子の大きさと比較できるように測定しておけば、より適した圧着工具を選びやすくなるかもしれない。(画像内の寸法は実測値ではなく参考値)

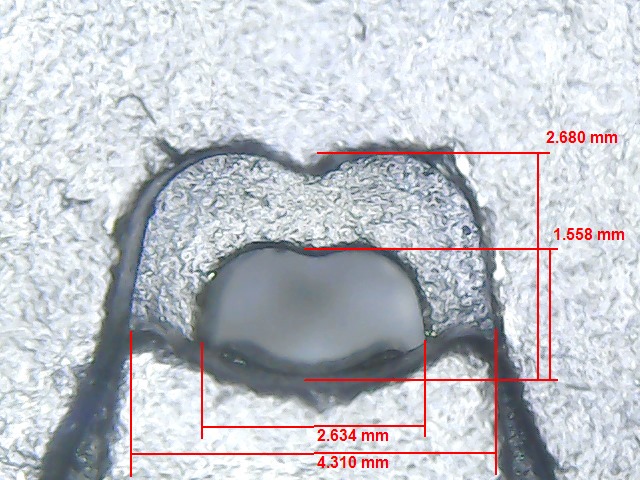

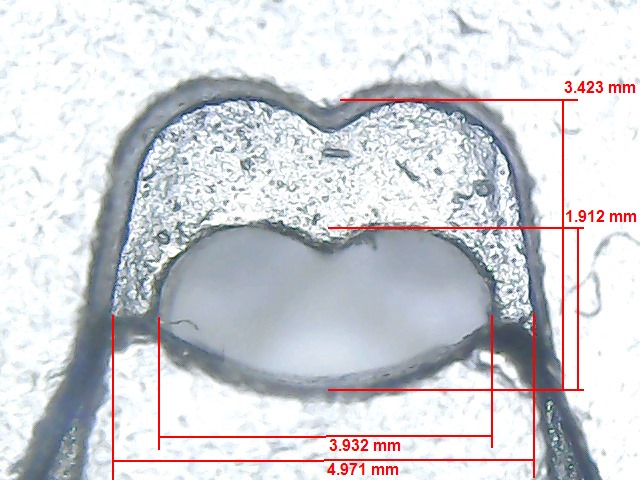

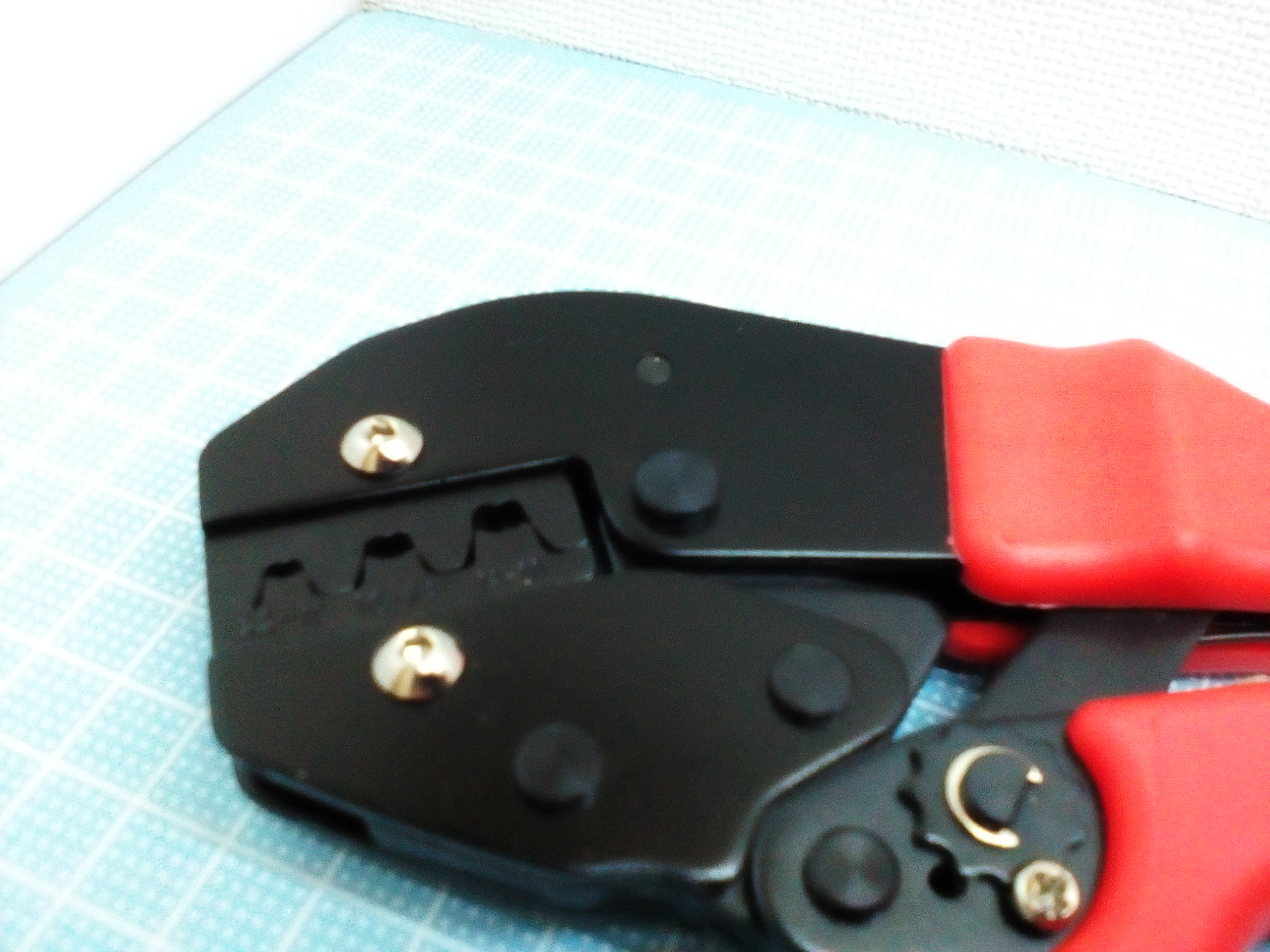

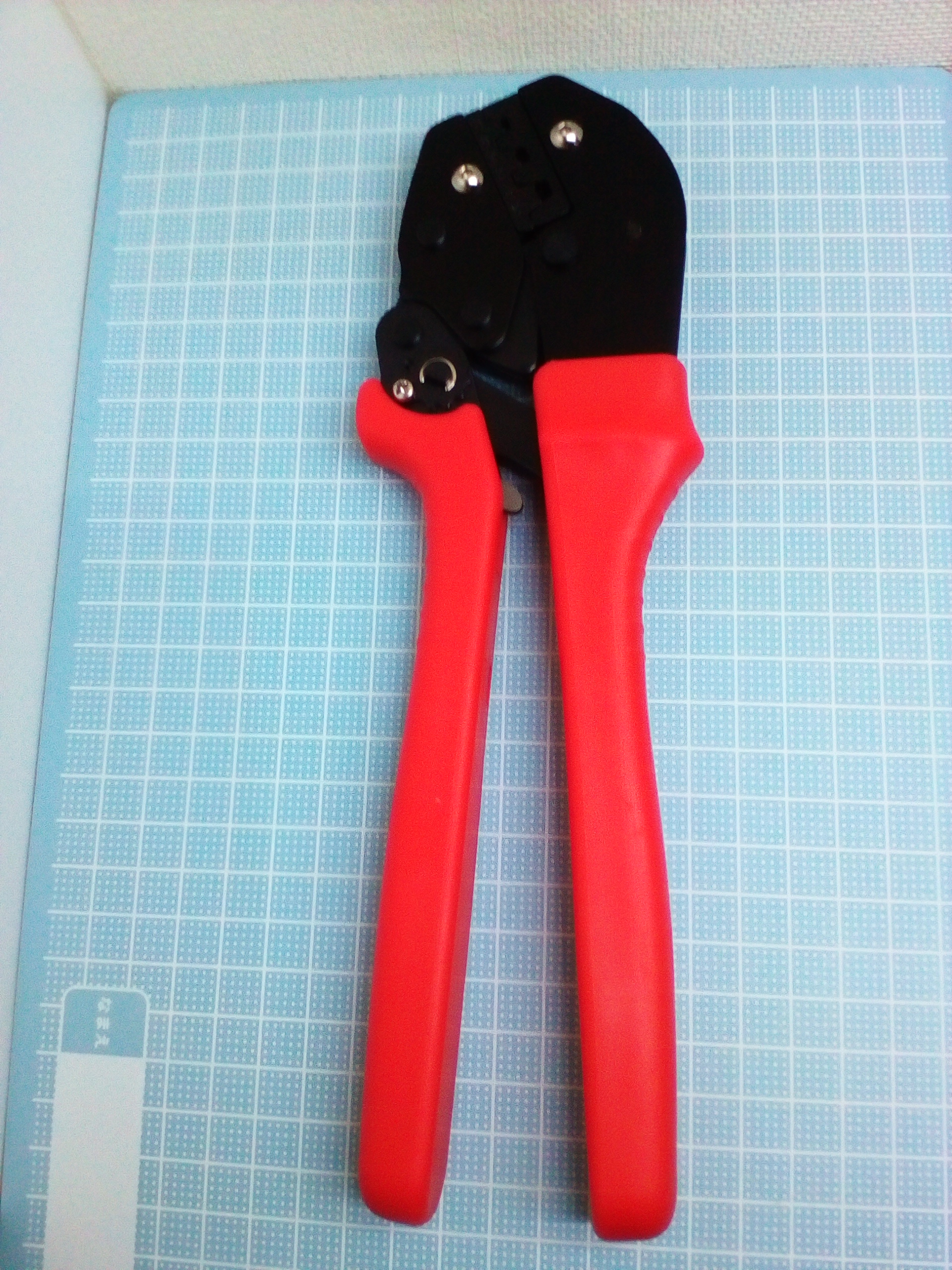

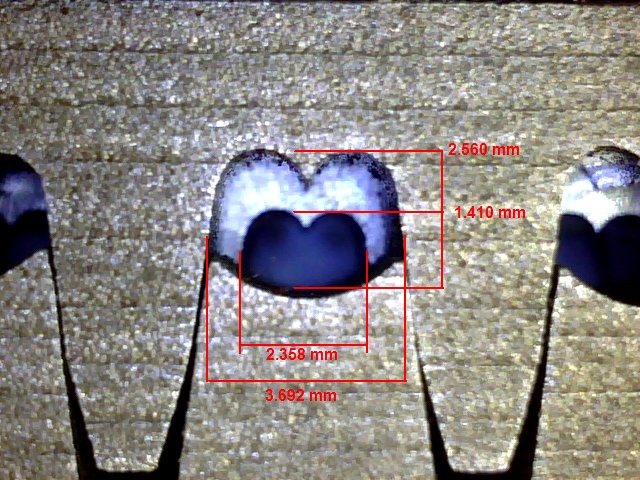

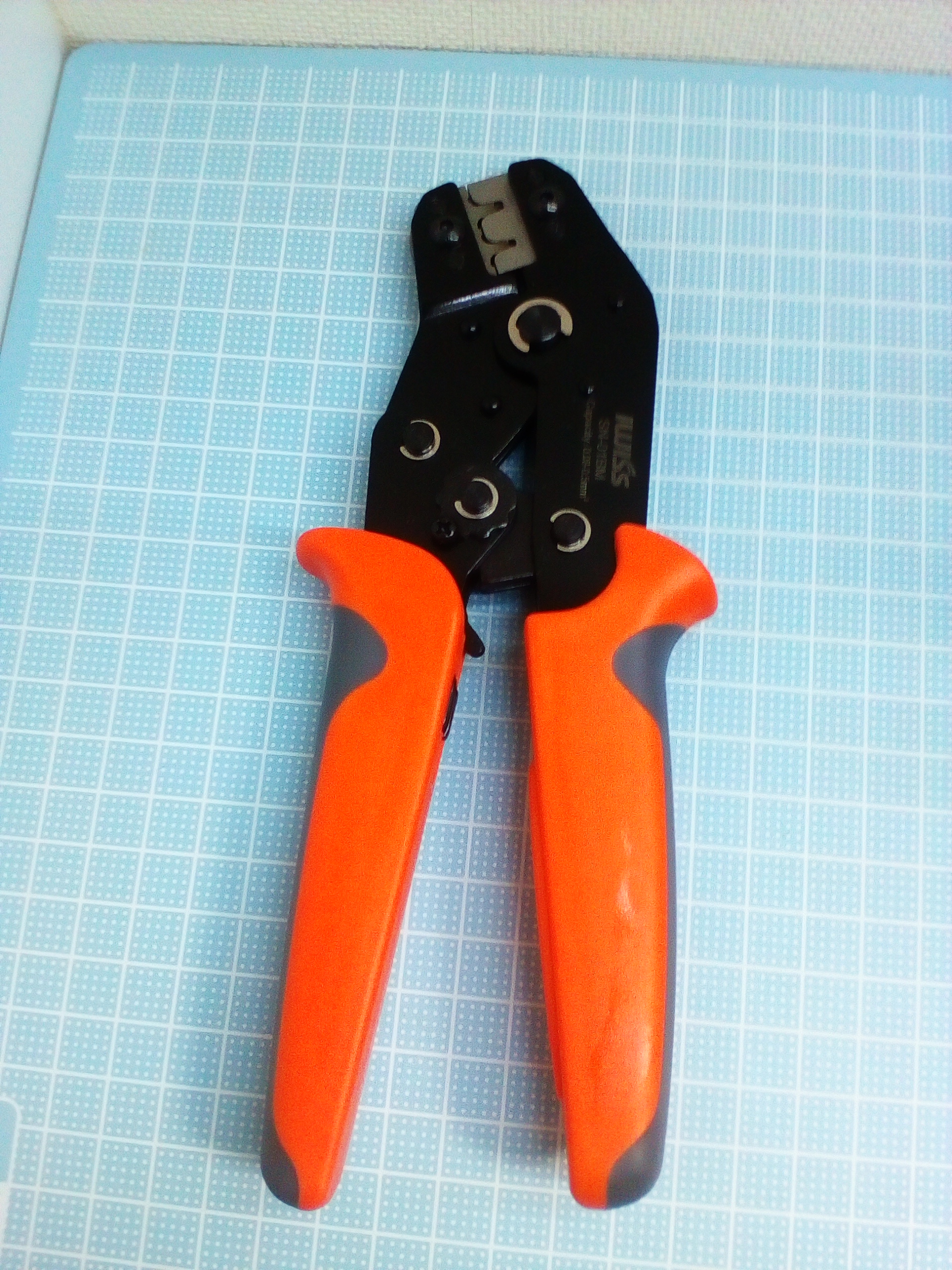

	KY8162-02 全長：約248mm 重量：約540g 適合電線：AWG22～10(0.5～6.0sq) 　良く調べずに購入してしまった。想像以上にデカい。

AWG22～18	AWG16～14	AWG12～10

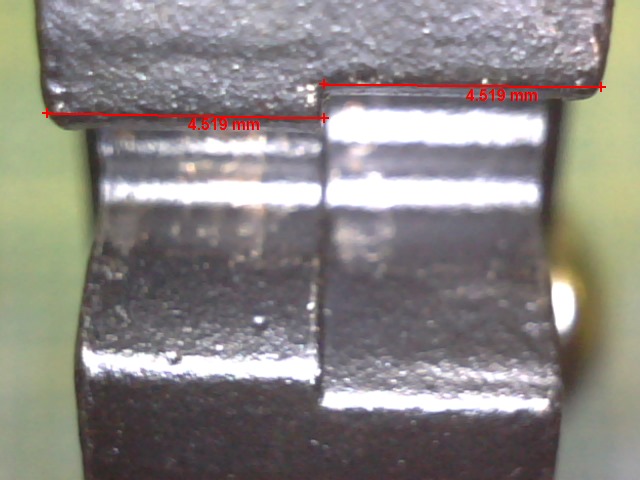

ダイスの厚さ

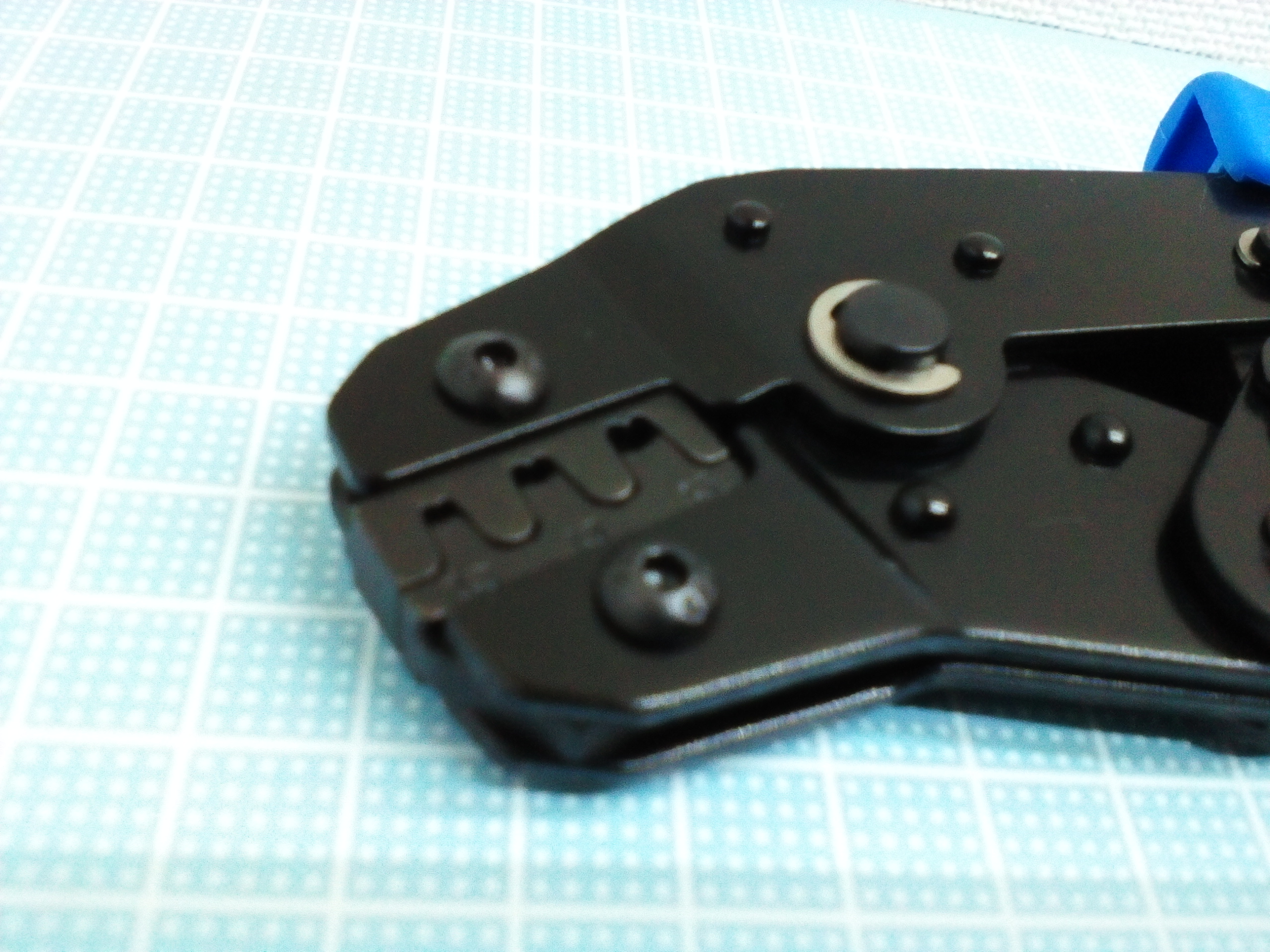

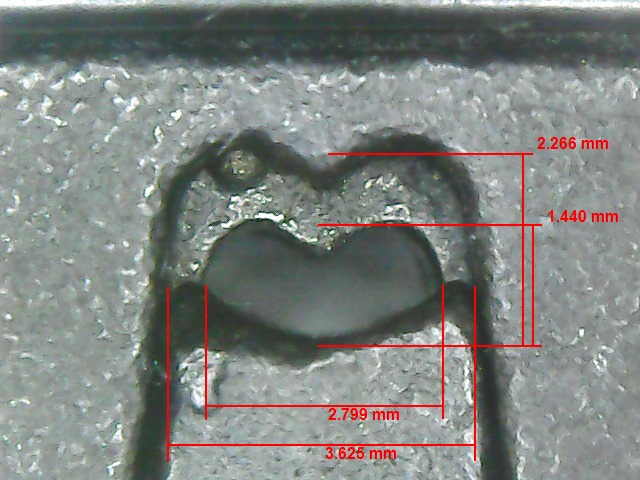

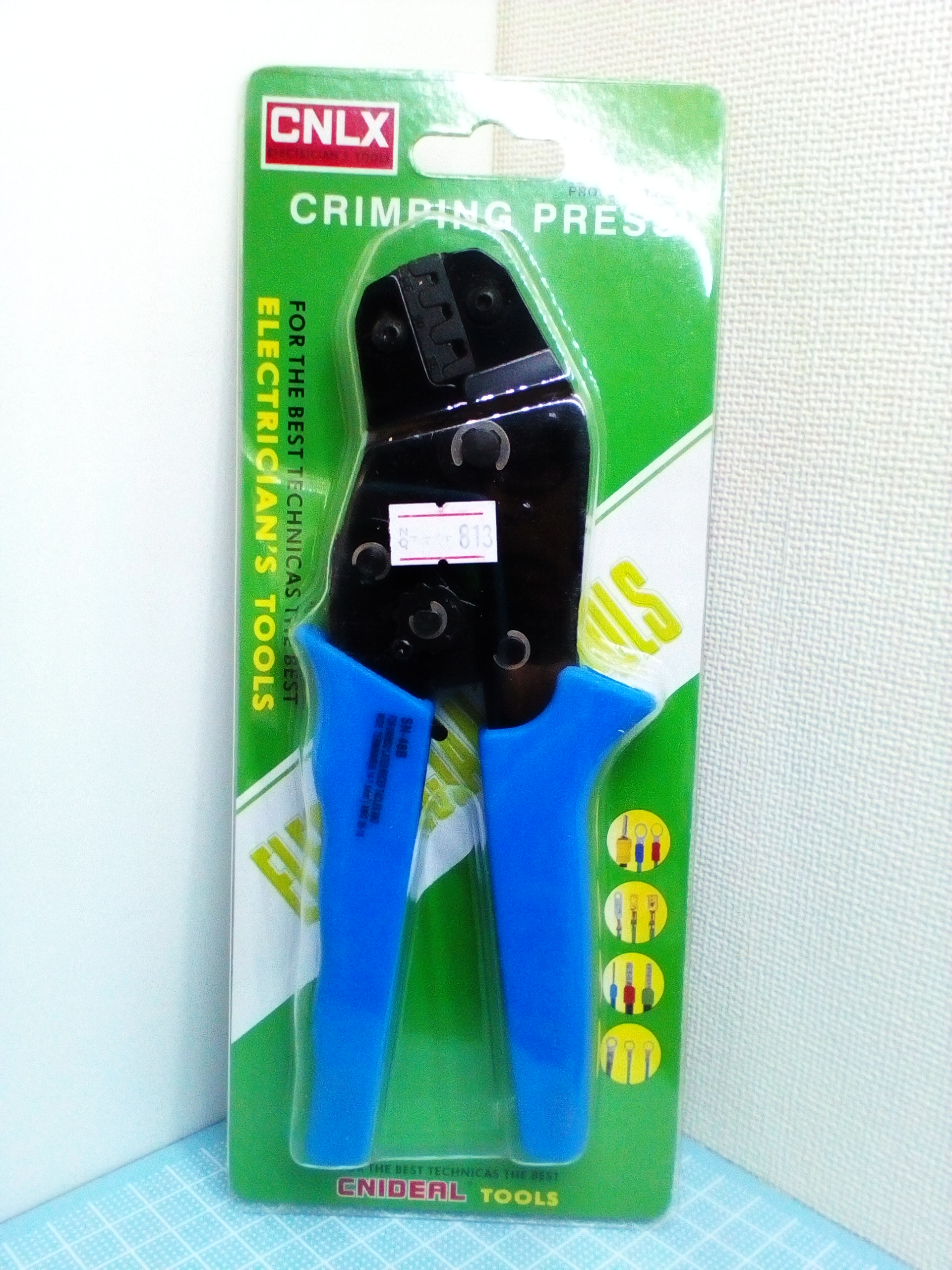

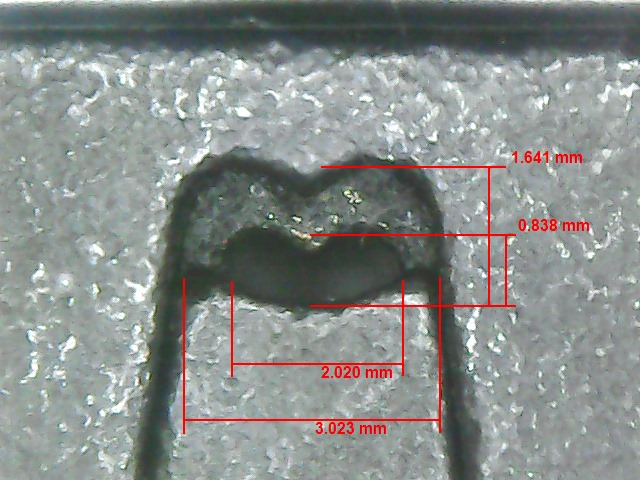

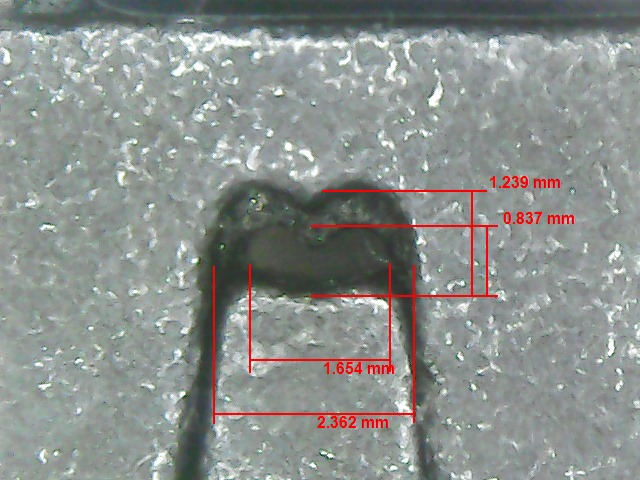

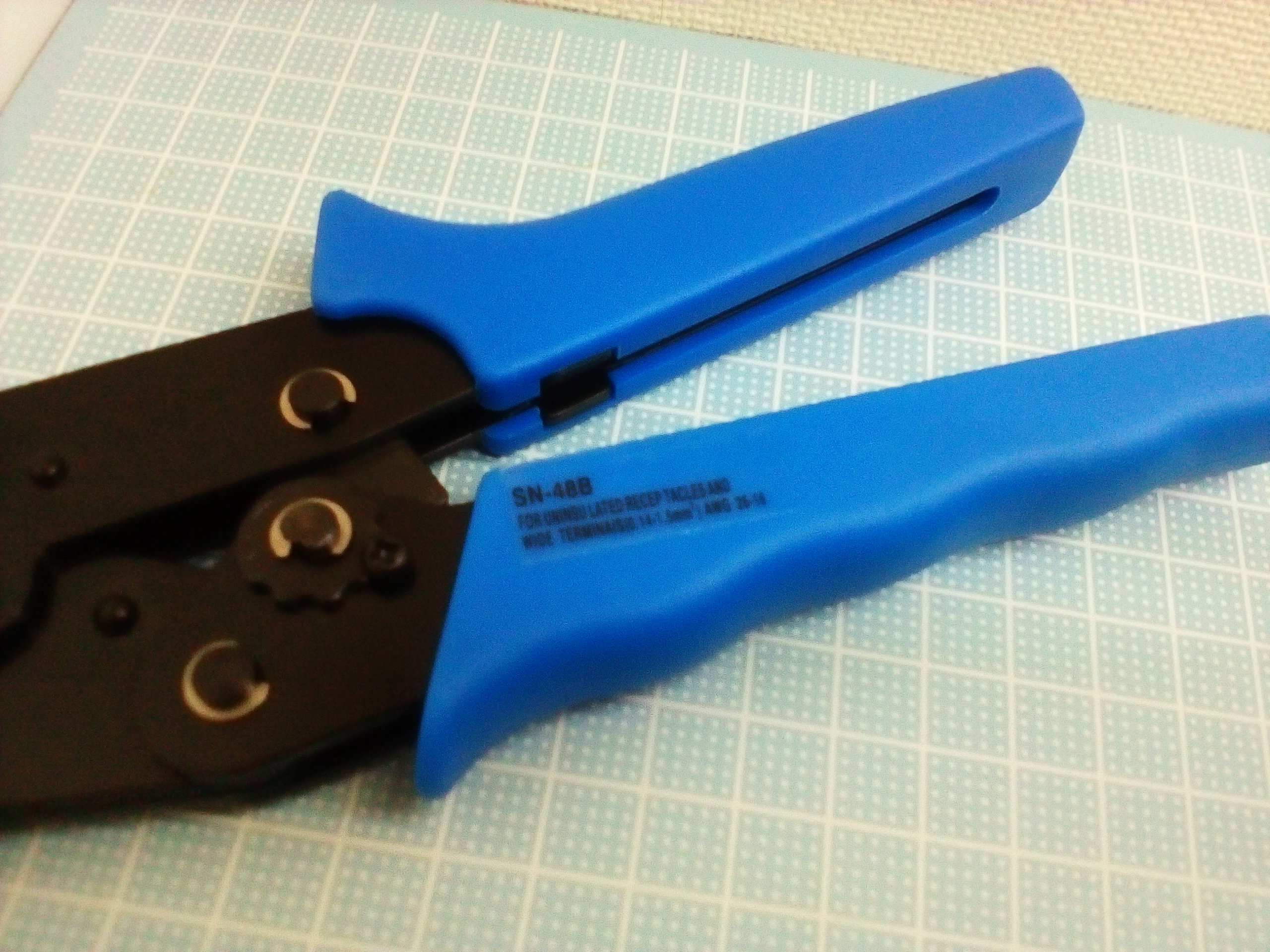

	CNIDEAL TOOLS SN-48B 全長：約190mm 重量：約350g 適合電線：AWG26～16(0.14～1.5sq) 　IWISS の製品とサイズ的には一緒だが、ダイスの形状まで同じなのかは不明。

0.5	1.0	1.5

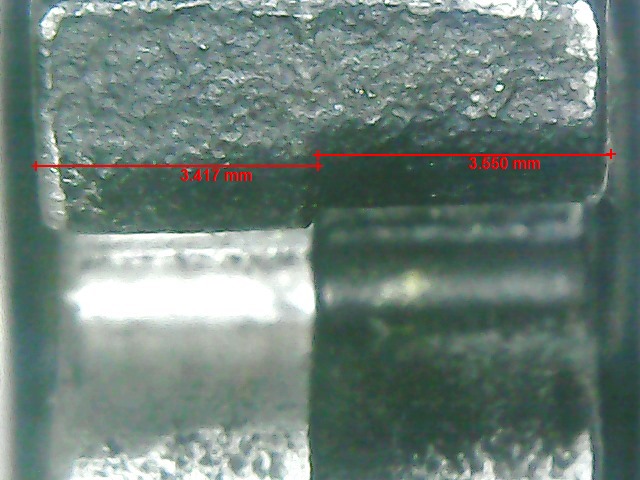

ダイスの厚さ

■【送料無料】ギボシ端子 専用 圧着工具 ラチェット機能付き 0.14-1.5mm2 (26-16AWG) LX-48B/SN-48B [理想工具電工ペンチ 先端部 カシメ かめし ギボシペンチ 配線 接続 インテリア工具 DIY用品 ハンドツール 大工道具 ペンチ 圧着ペンチ] 価格：2999円（税込、送料無料) (2017/4/2時点)	(アイウィス) IWISS SN-48B ギボシ端子 専用 圧着工具オープンバレルコネクタ コマーシャルタイプ ラチェット機能付き0.14-1.5mm2(26-16AWG) 価格：3427円（税込、送料別) (2017/4/2時点)

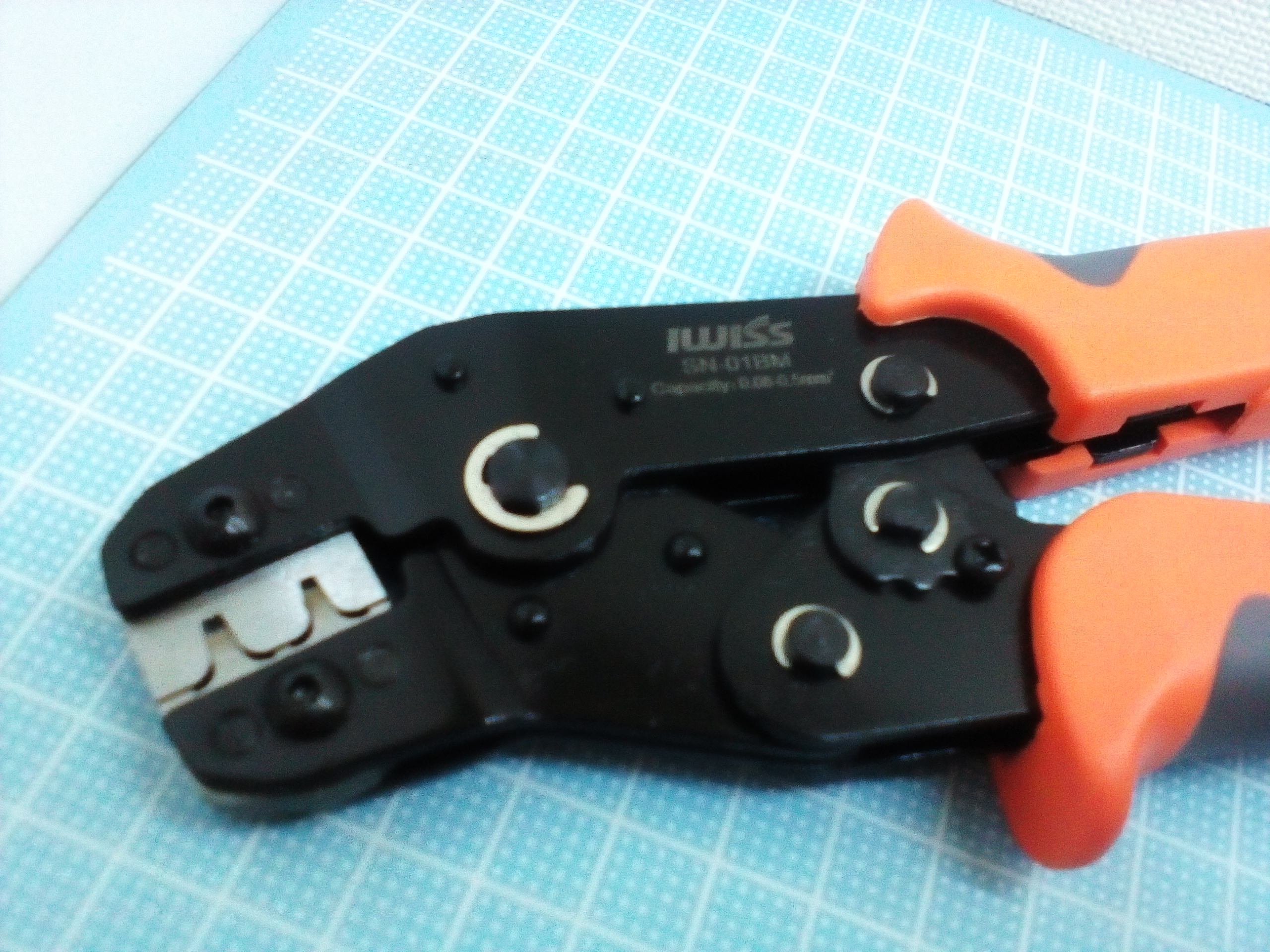

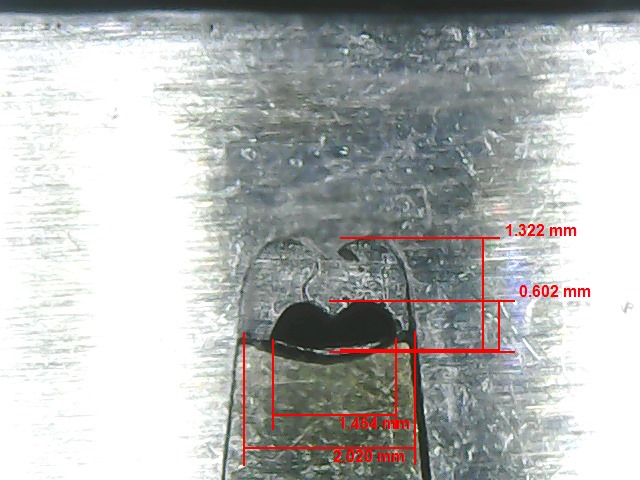

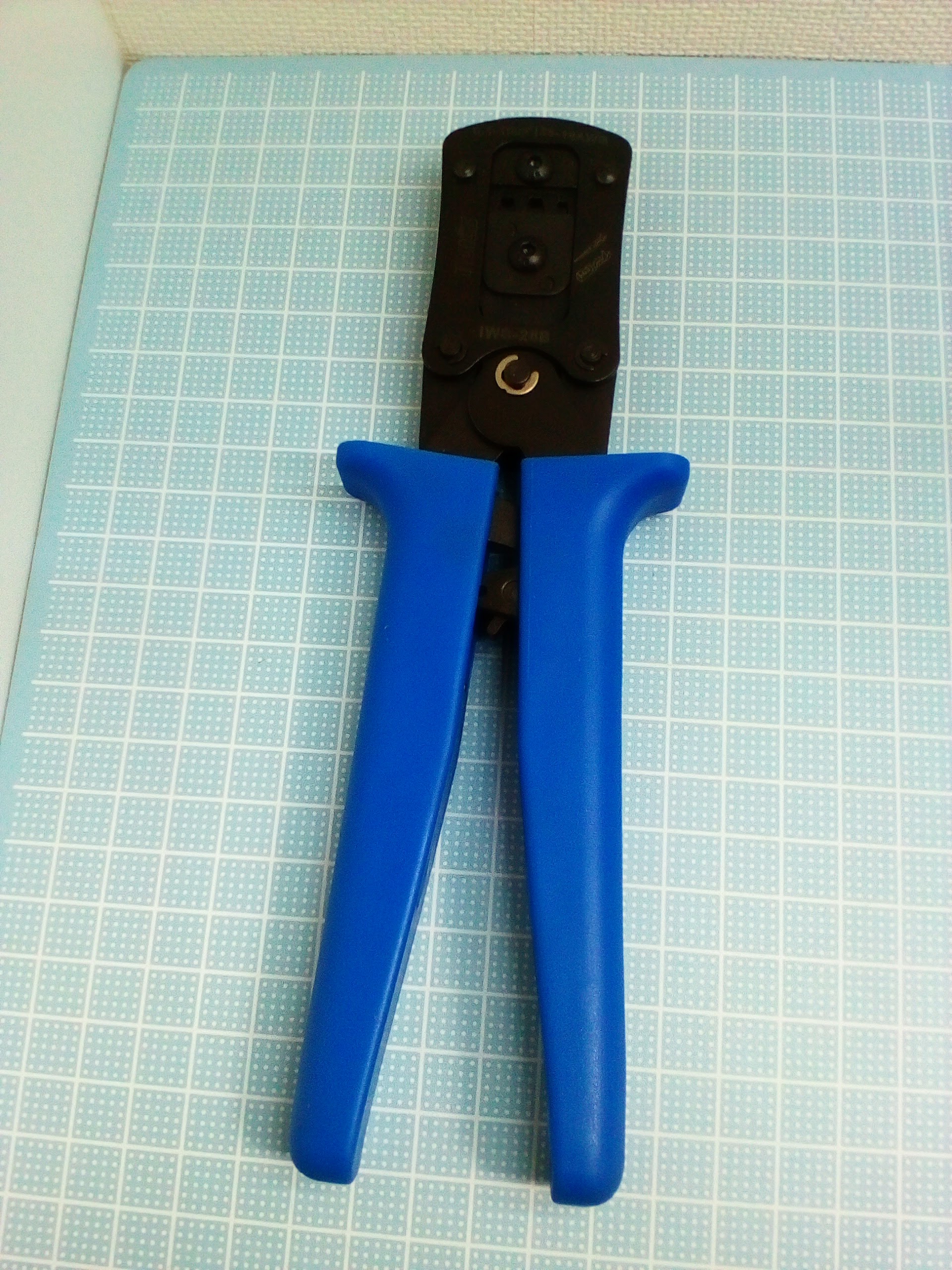

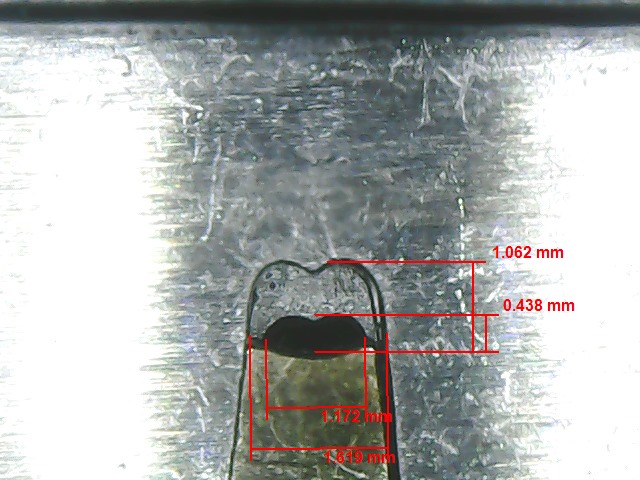

	IWISS SN-01BM 全長：約190mm 重量：約370g 適合電線：AWG28～22(0.08～0.5sq) 　2.54mmピッチ用。

サイズ表記なし	サイズ表記なし

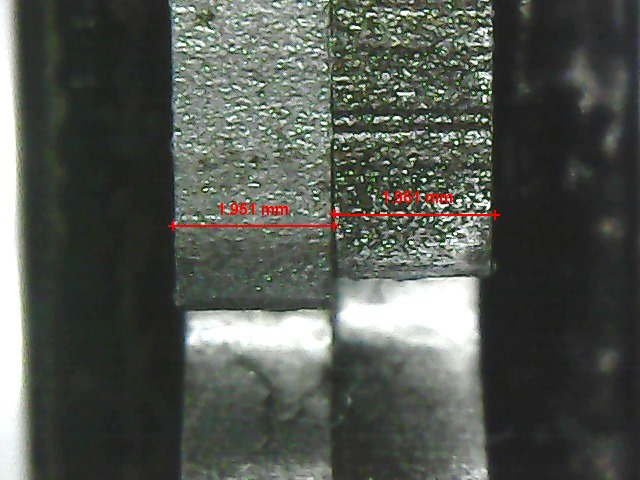

ダイスの厚さ

(アイウィス)IWISS SN-01BM 2.54mmピッチ専用 圧着工具 ラチェット機能付き 価格：3878円（税込、送料別) (2017/4/2時点)

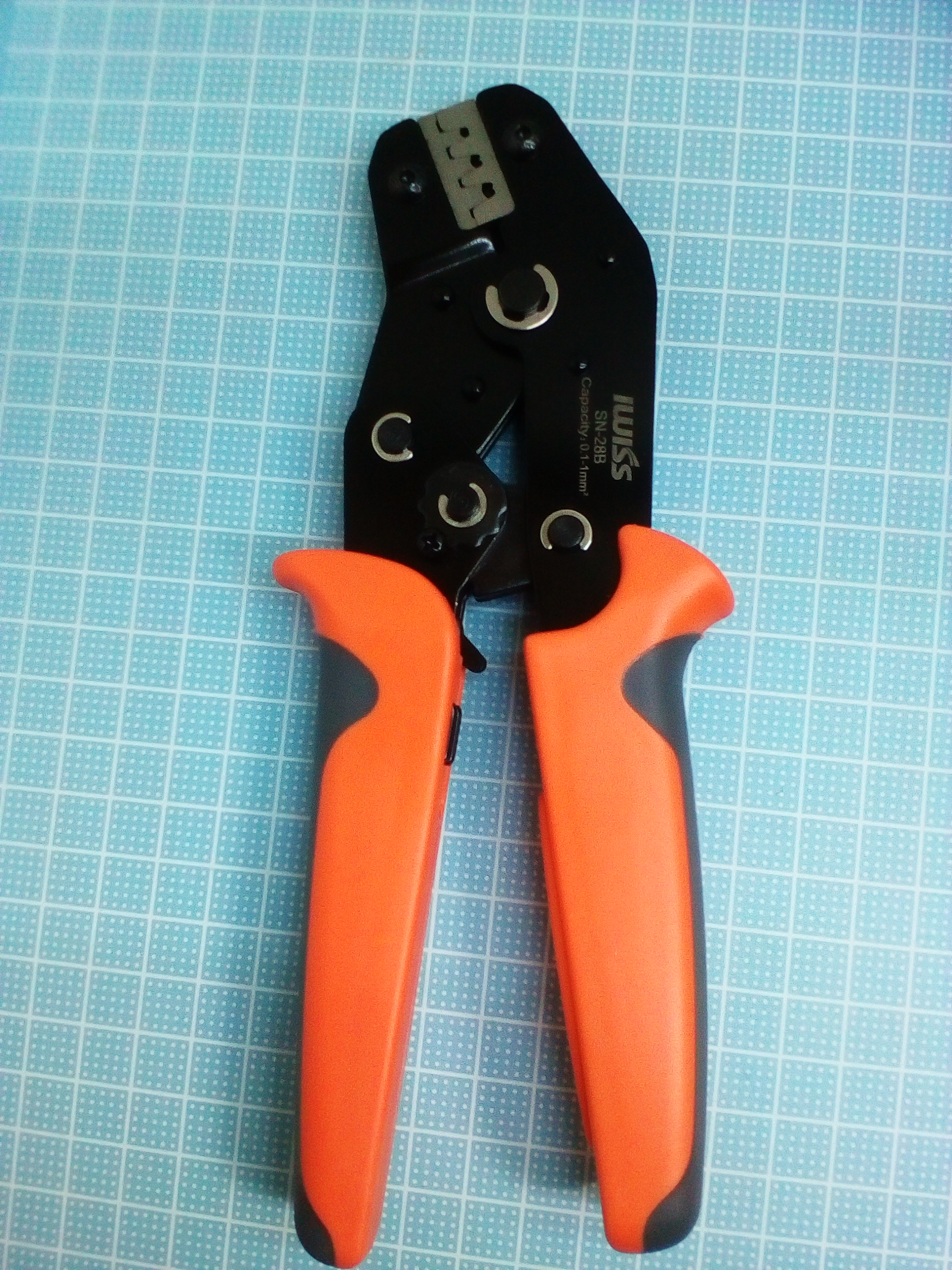

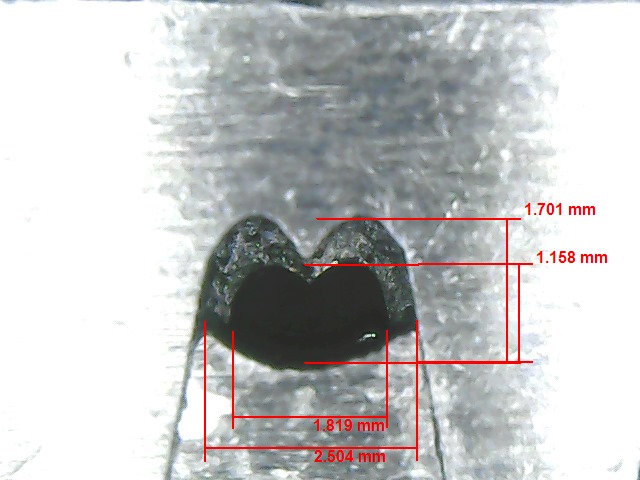

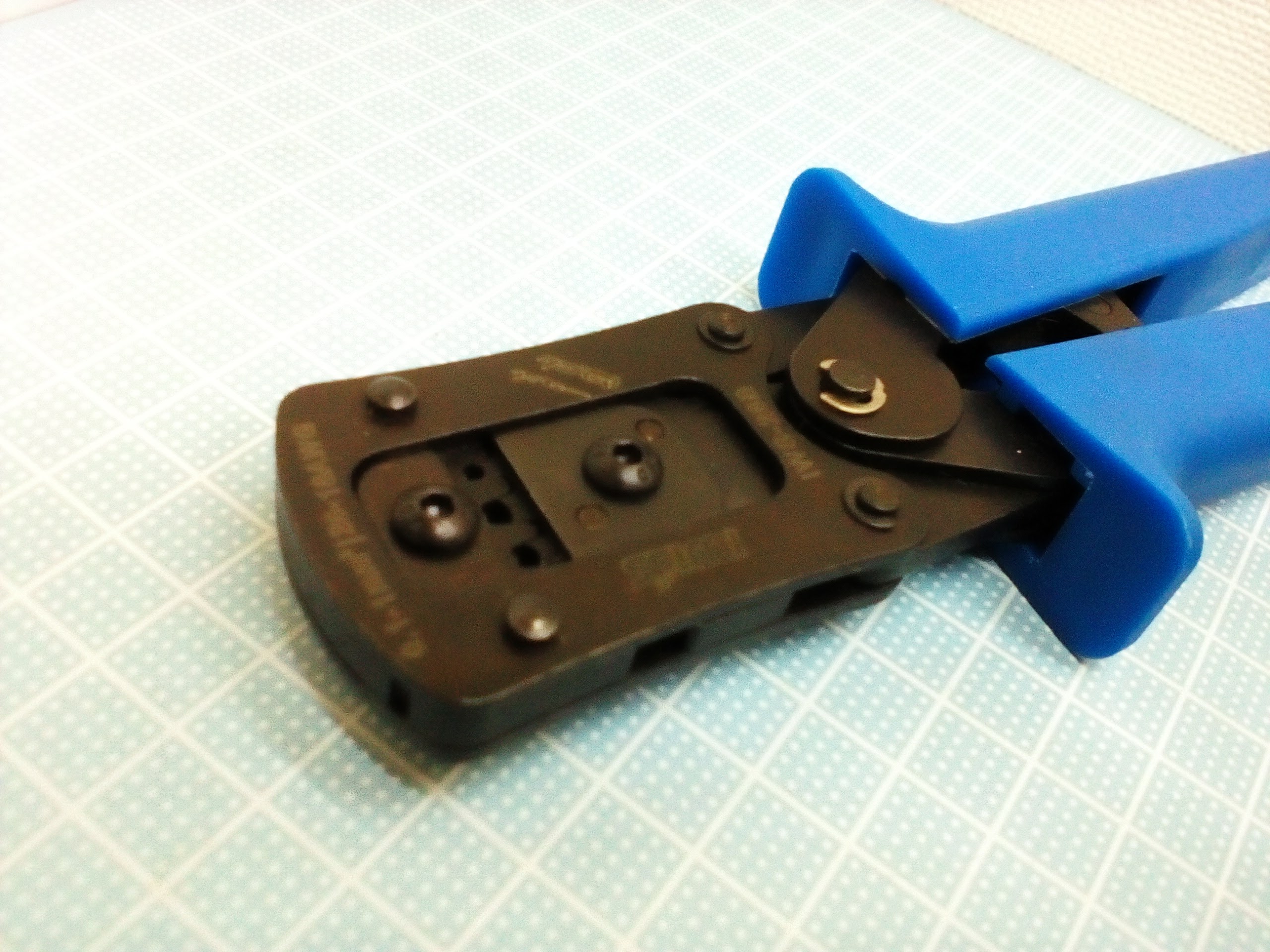

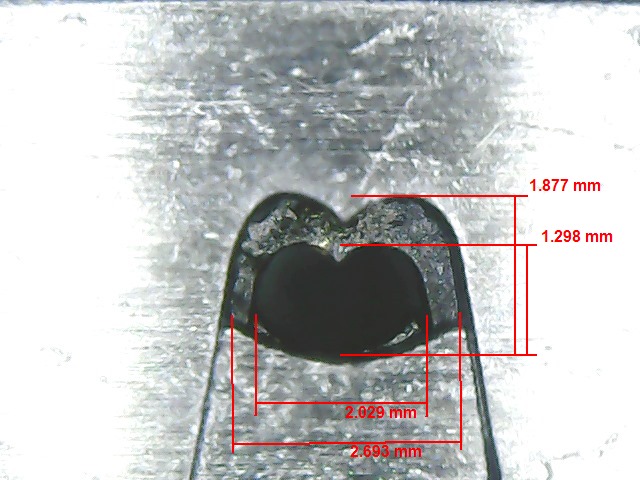

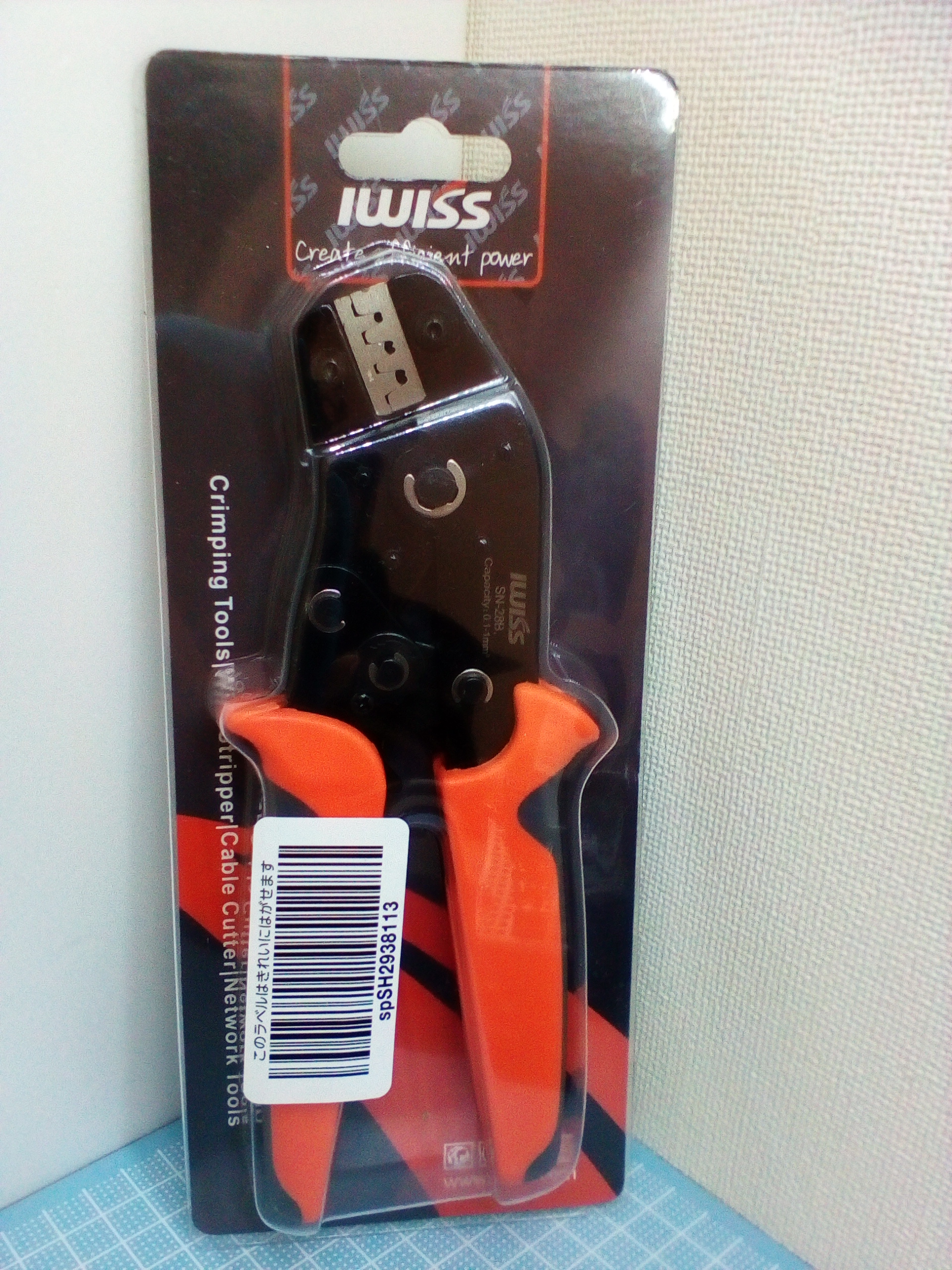

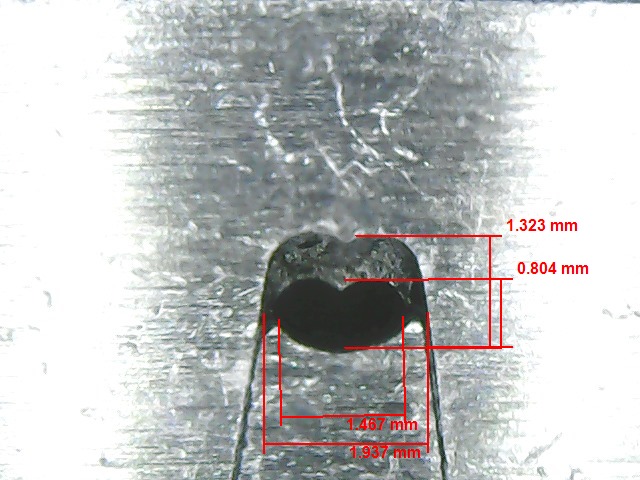

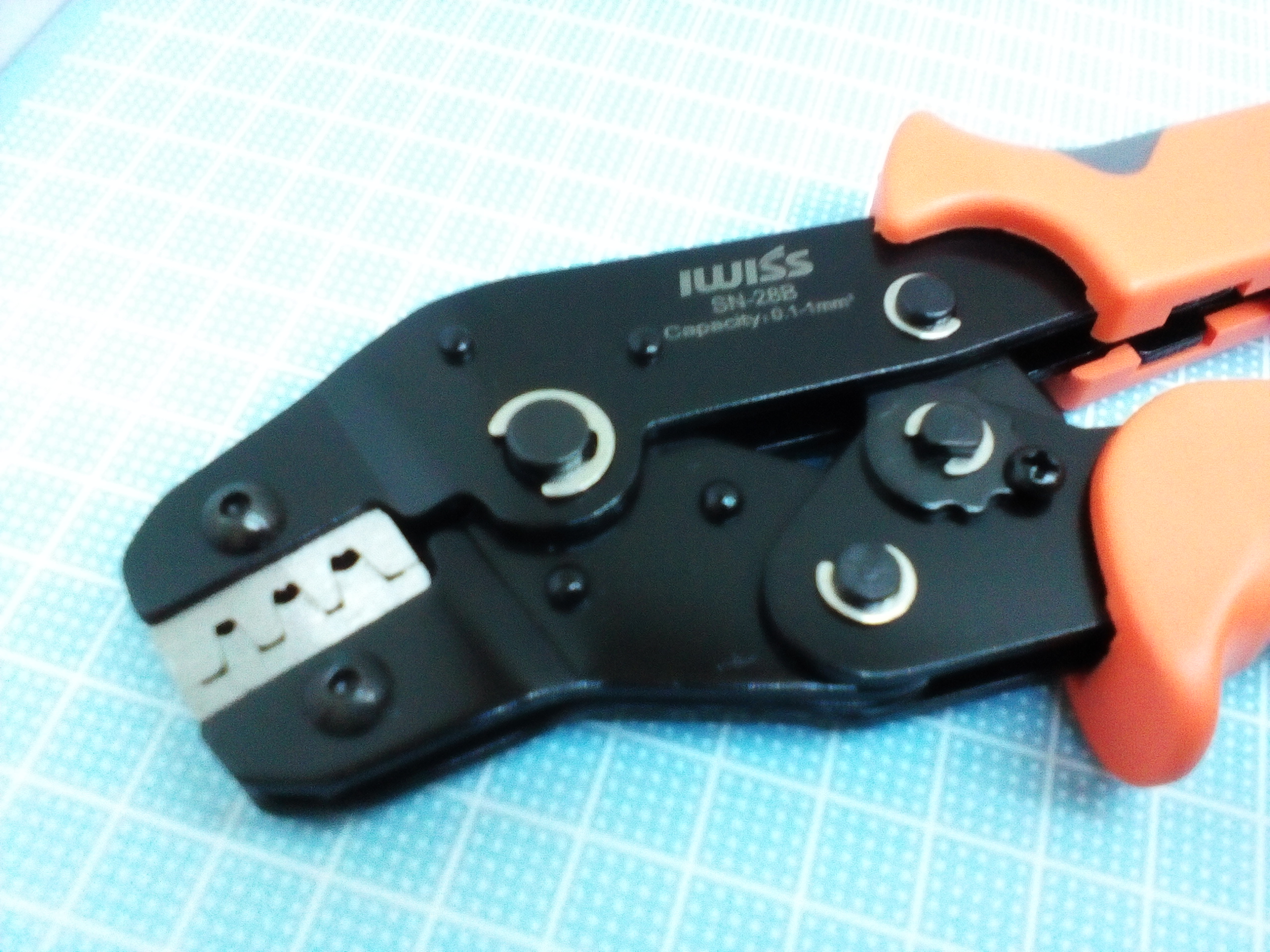

	IWISS SN-28B 全長：約190mm 重量：約390g 適合電線：AWG28～18(0.1～1.0sq) 　2.54mm 3.96mm KF2510 コネクタ用。 適合しそうな端子：JST(EL)

サイズ表記なし	サイズ表記なし	サイズ表記なし

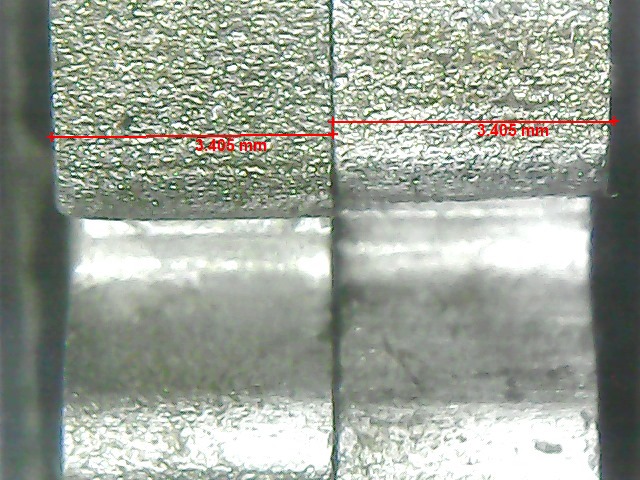

ダイスの厚さ

(アイウィス) IWISS SN-28B ギボシ3.96mm端子専用 オープンバレルコネクタ コマーシャルタイプ 圧着工具 ラチェット機能付き0.1-1.0mm2(28-18AWG) 価格：3805円（税込、送料別) (2017/4/2時点)	(アイウィス) IWISS SN-28B ギボシ3.96mm端子専用 オープンバレルコネクタ コマーシャルタイプ 圧着工具 ラチェット機能付き0.1-1.0mm2(28-18AWG) 価格：4501円（税込、送料無料) (2017/4/2時点)

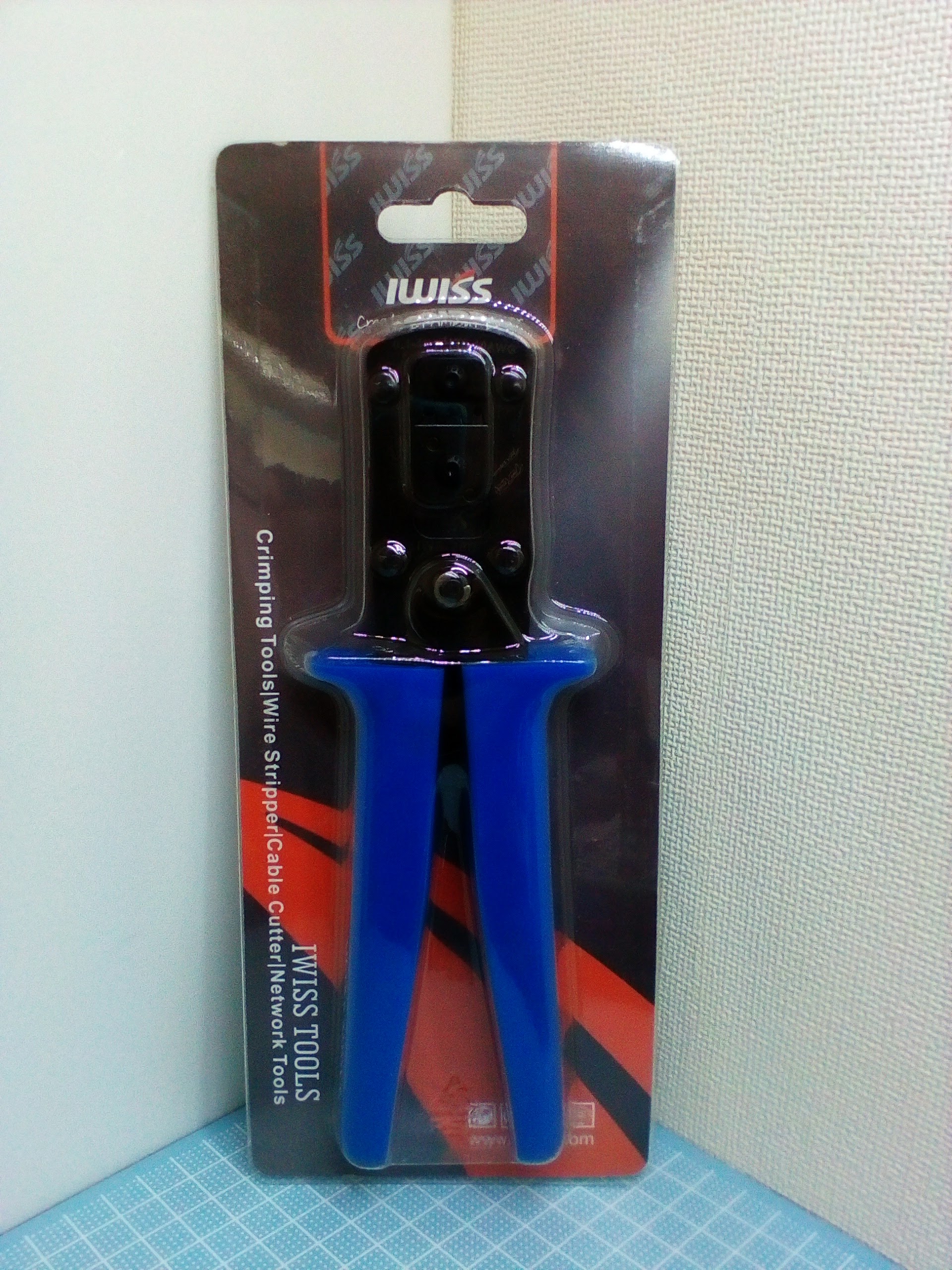

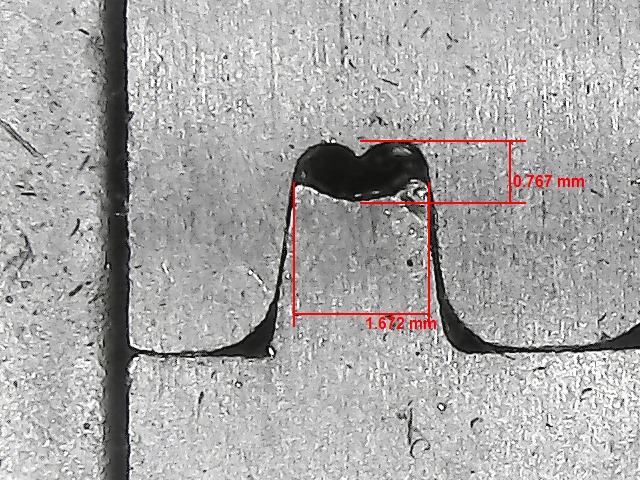

	IWISS IWS-28B 全長：約195mm 重量：約308g 適合電線：AWG28～18(0.1～1.0sq) 　2.54mm 3.96mm KF2510 コネクタ用。 この工具は少しだけ高機能(精度は不明)。 "インシュレーション ストッパー"で端子と電線(被覆突き出し位置)のズレを防止。及び、垂直閉口圧着方式によりローリングを防止。 適合しそうな端子：：Amphenol(Mini-PV™ Basics+)/共立電子(QI)/2550/JST(RE)/HRS(A1,A2)/Dupont(?)/Linkman(?)/molex(C-Grid®)

サイズ表記なし	サイズ表記なし	サイズ表記なし

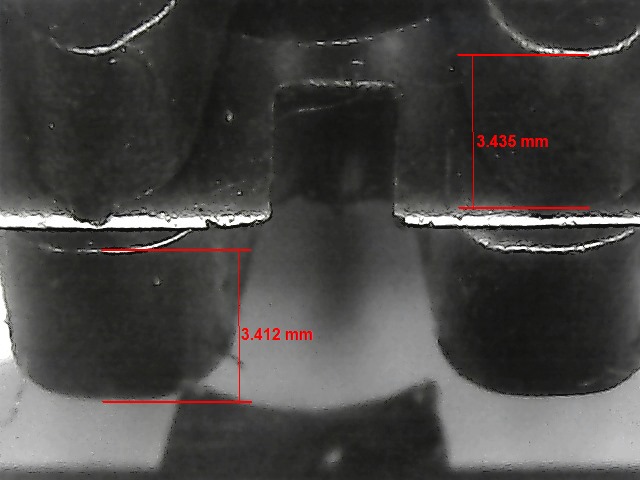

ダイスの厚さ

(アイウィス) IWISS IWS-28B デュポン ターミナル 圧着ペンチ ピン圧着工具 AWG28-18、0.1-1.0mm2 価格：4773円（税込、送料別) (2017/4/2時点)

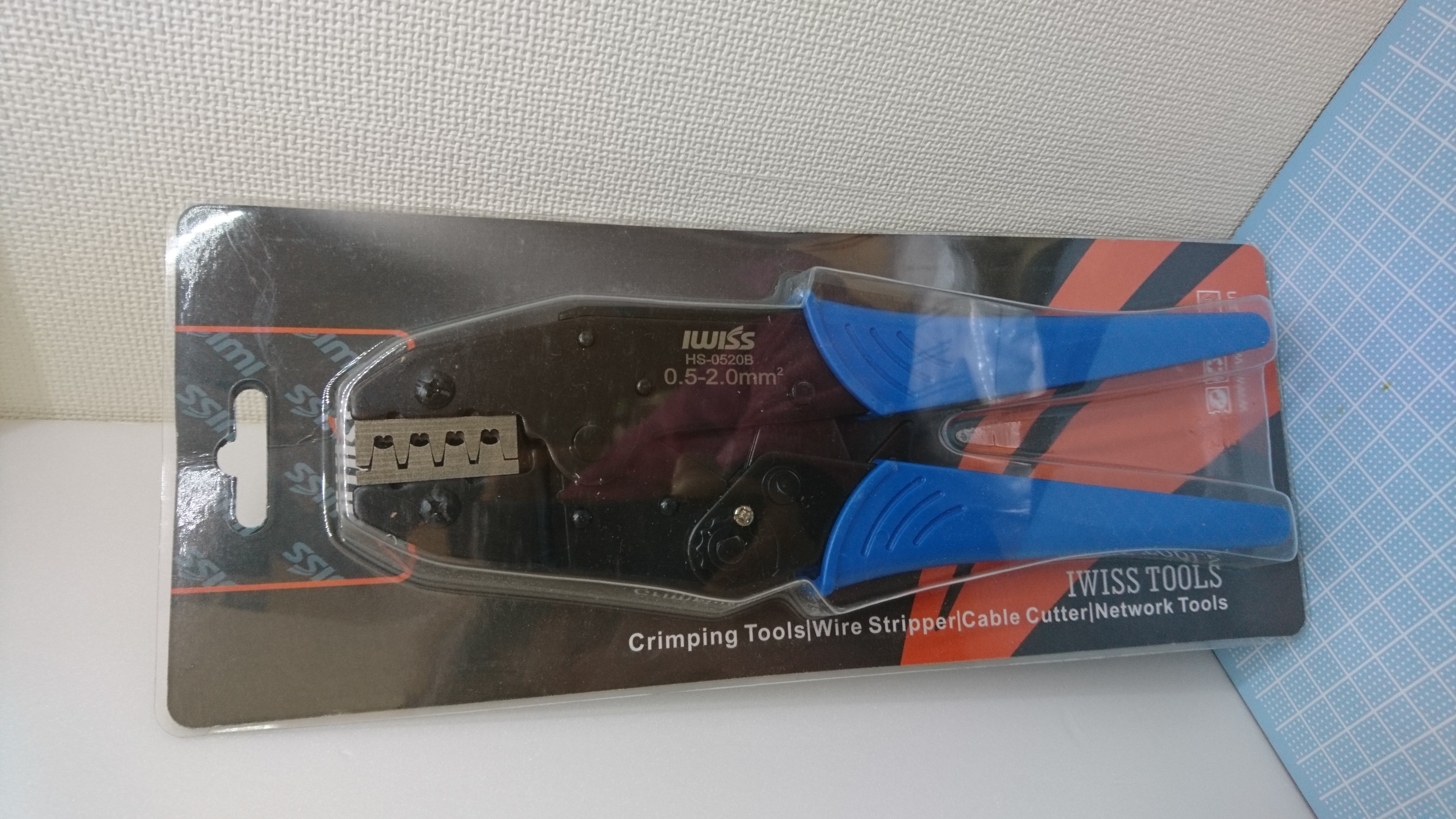

	IWISS HS-0520B 全長：230mm 重量：600g 適合電線：AWG20～14(0.5～2.0sq) 　エーモン社丸型ギボシ端子、平型ギボシ端子#250・#187、JSTギボシ端子、矢崎ギボシ端子、住友電装ギボシ#110、ダイナミックコネクタD-3000シリーズD-3コンタクト2L・3Lに対応。

サイズ表記なし（0.5sq）	サイズ表記なし（0.75sq）	サイズ表記なし（1.25sq）	サイズ表記なし（2.0sq）

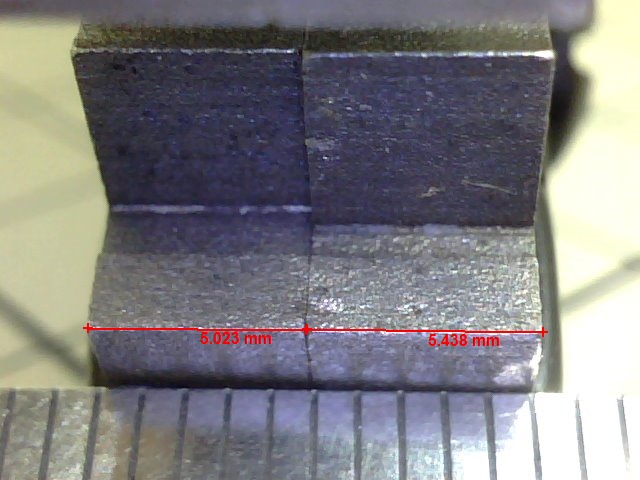

ダイスの厚さ
