エーモン ギボシ端子セット
- ITEM No.3301:12セット
- 使用可能電力:DC12V車 200W以下/DC24V車 400W以下
- 適合コードサイズ:AV(S)0.5～2sq
| IWISS HS-0520B で圧着してみた。 |

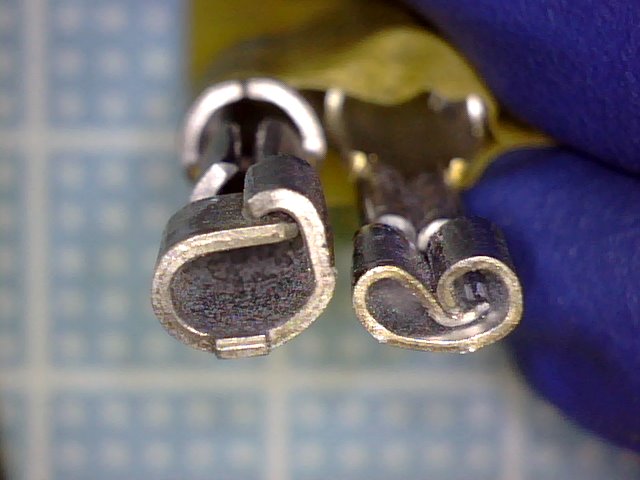

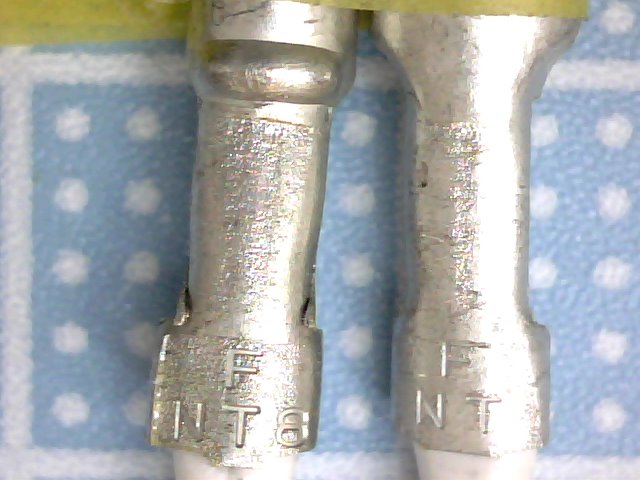

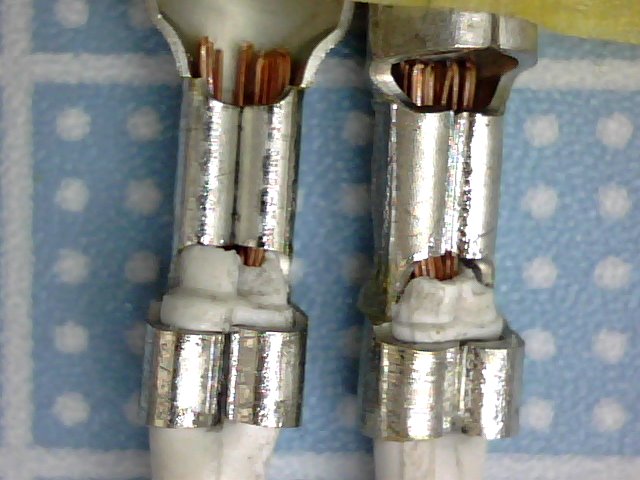

| 0.5㎟ の圧着 | ||
|---|---|---|
|
|
|

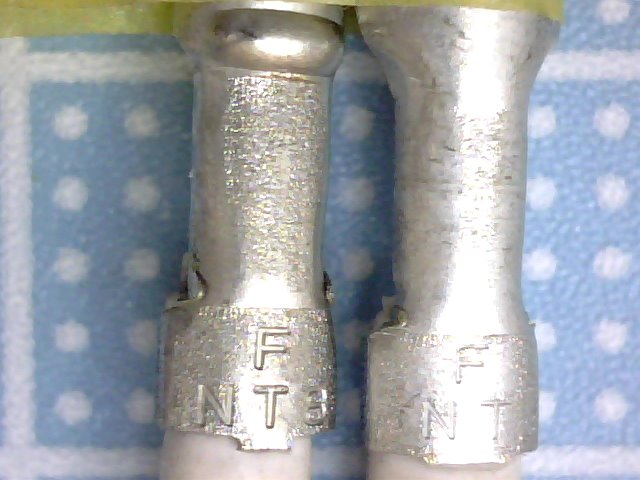

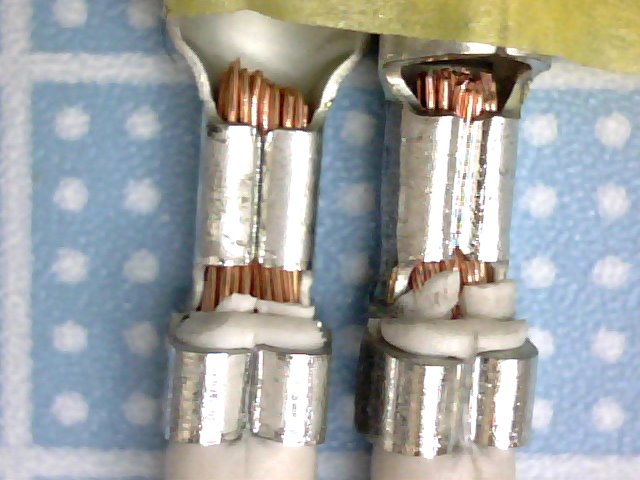

| 2.0㎟ の圧着 | ||
|---|---|---|
|
|
|
- JST ギボシ接続ターミナルΦ5
- オス:SGM-21T-5（すずめっき）:0.3～0.75㎟:AWG22～18:電線被覆外径1.7～2.9mm:接続部Φ3.96mm
- オス:SGM-51T-5（すずめっき）:0.5～2.0㎟:AWG20～14:電線被覆外径2.6～3.8mm:接続部Φ3.96mm
- メス:SGF-21T-5（すずめっき）:0.3～0.75㎟:AWG22～18:電線被覆外径1.7～2.9mm:接続部Φ3.96mm
- メス:SGF-51T-5（すずめっき）:0.5～2.0㎟:AWG20～14:電線被覆外径2.6～3.8mm:接続部Φ3.96mm
