デジタル マルチ メーター MAS-345

　実験で電圧の変化を比較するためのデータ ロガーが欲しくなり、パソコンにデータ出力でき、そこそマルチなテスターが安かったので秋月電子通商で購入。

MAS-345 　外箱。
MAS-345 　ハード（でもない）ケース。
MAS-345
  • DC_V：～1000V
  • AC_V：～750V
  • 抵抗：～40MΩ
  • DC_A：～10A
  • AC_A：～10A
  • キャパシター：～0.4μF
  • 温度：0～750℃
  • 導通ブザー
  • ダイオードチェック（VFを1.99Vまで表示）
  • hFEチェック
  • バックライト
　本体。

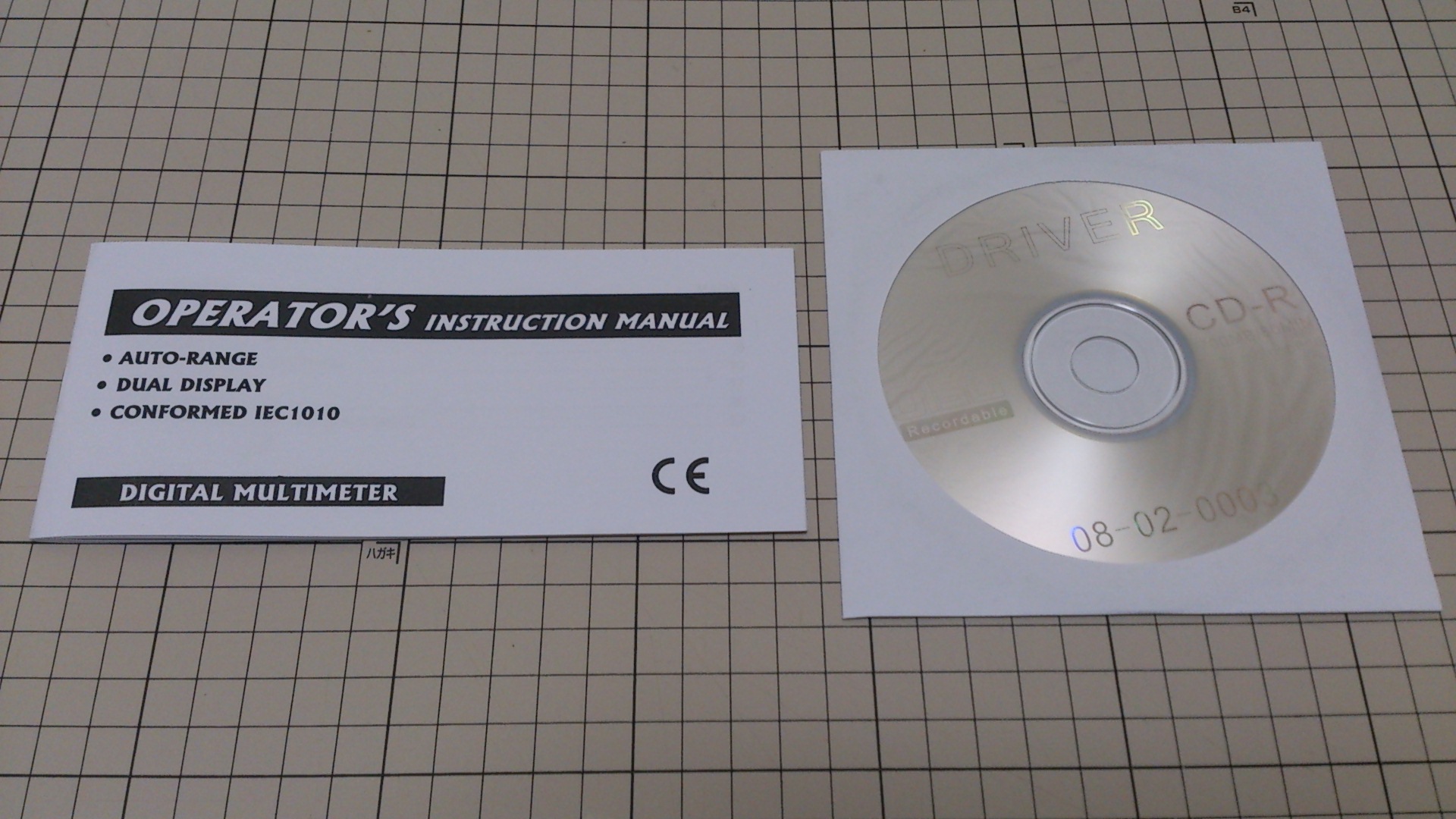

MAS-345 　付属品。取扱説明書（英語）とソフトウェア（DMM VEW）。

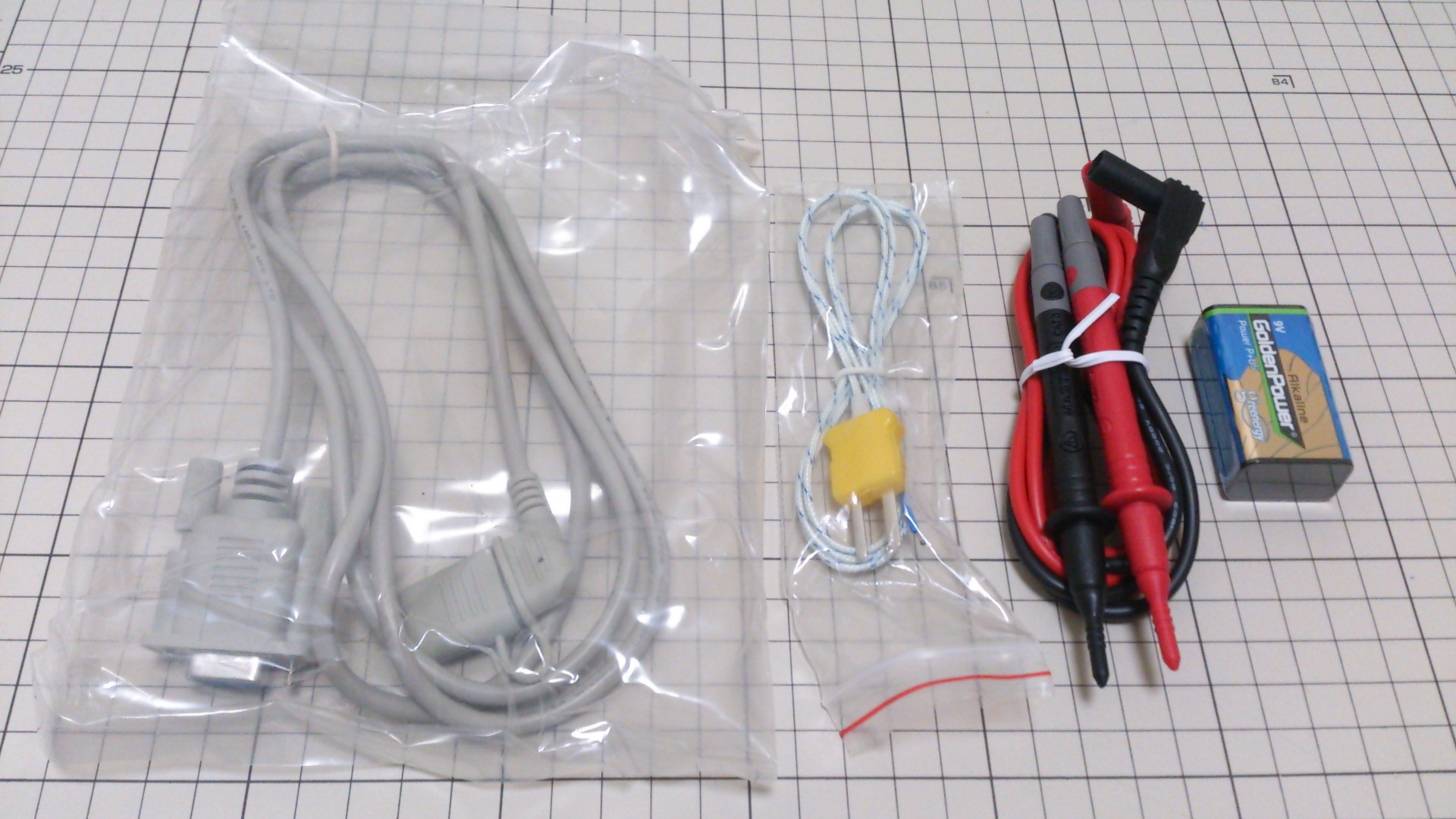

MAS-345 　付属品。（左から）
  • PC通信用 Dサブ9ピン（RS232C） ケーブル
  • K型熱電対（ P-00306 ）
  • テスターリード
  • 006P型乾電池 新品：1個（内蔵：1個）
MAS-345 MAS-345

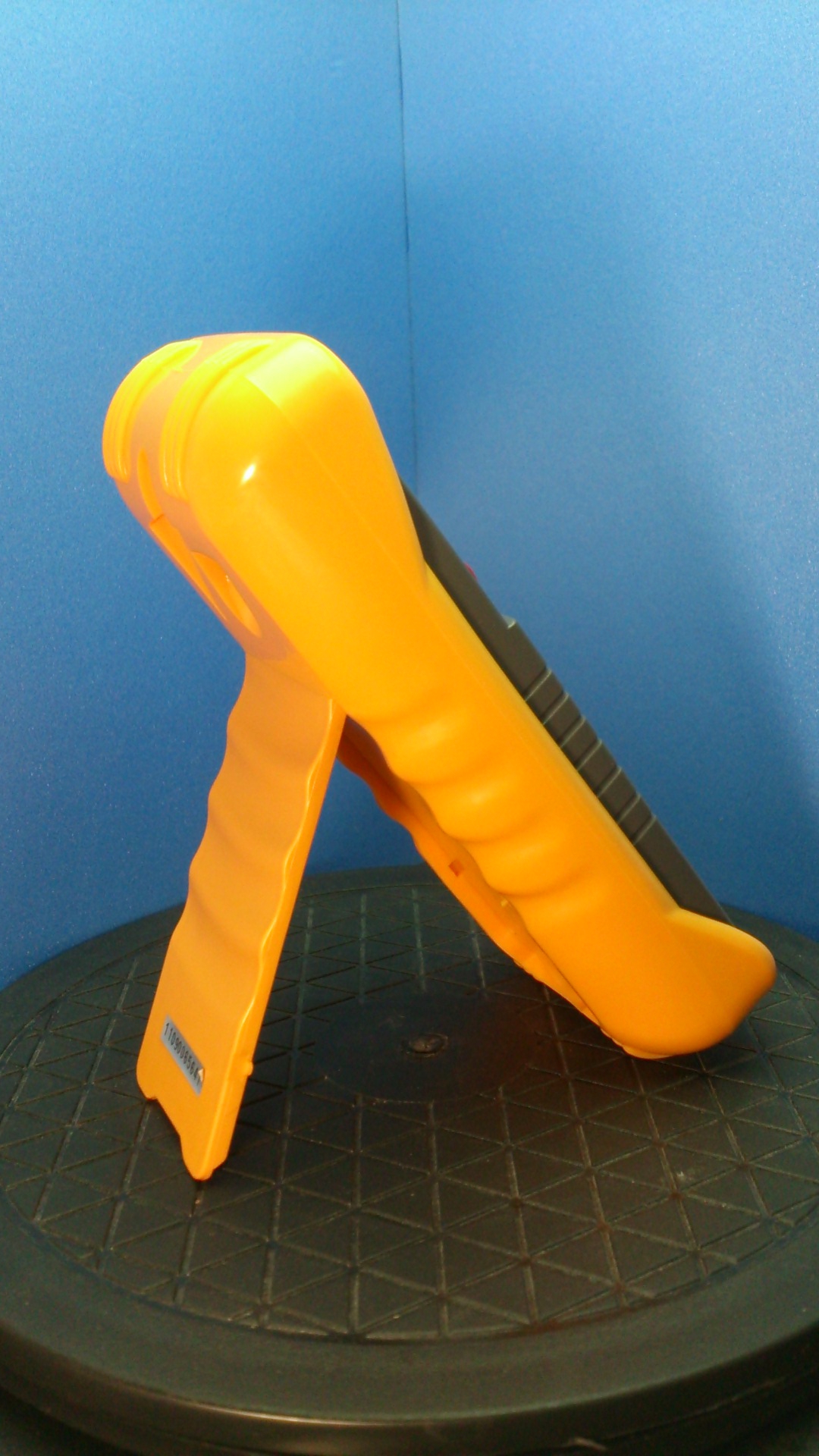

左：カバー付でスタンド

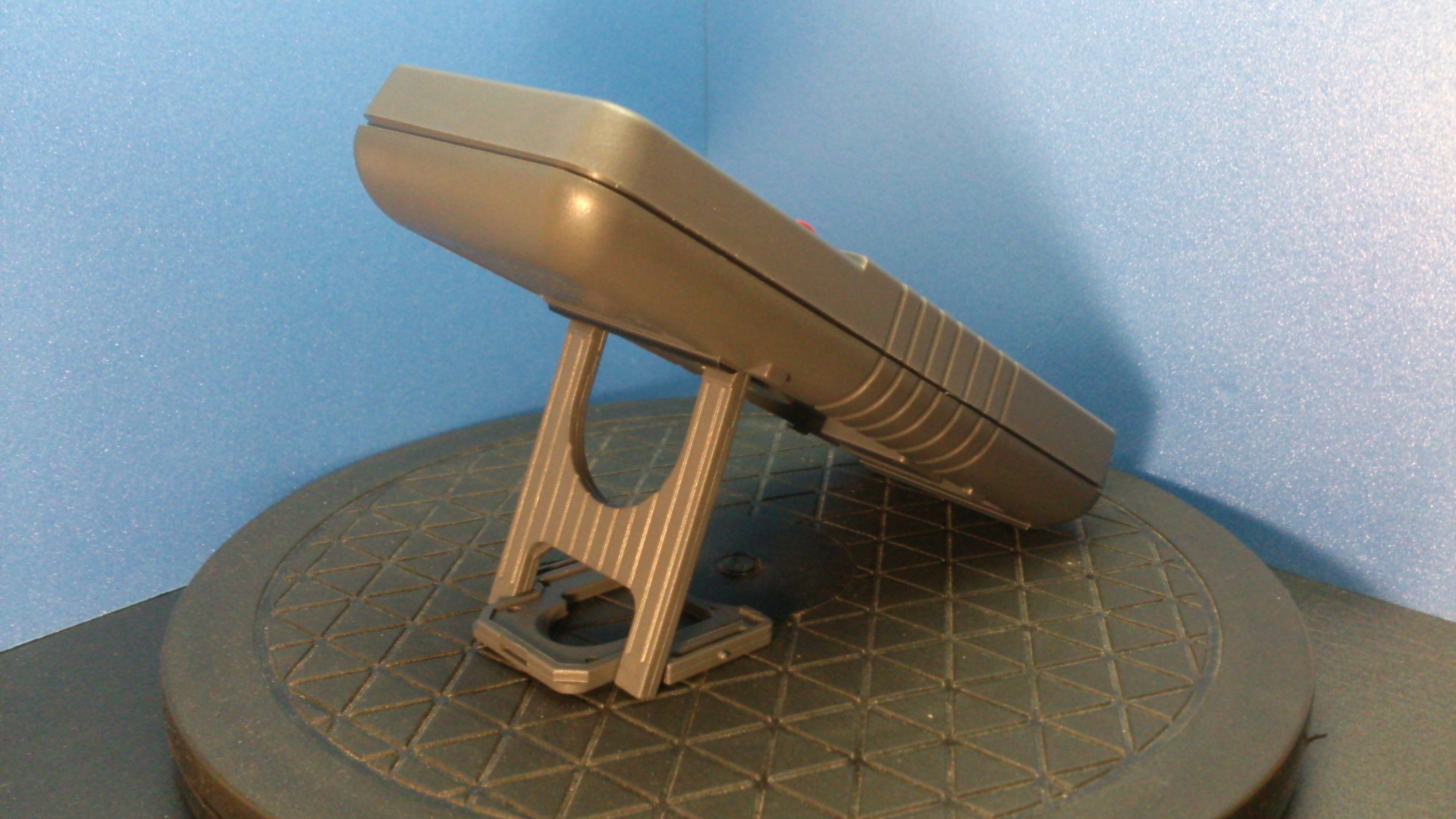

上：カバー無しでスタンド

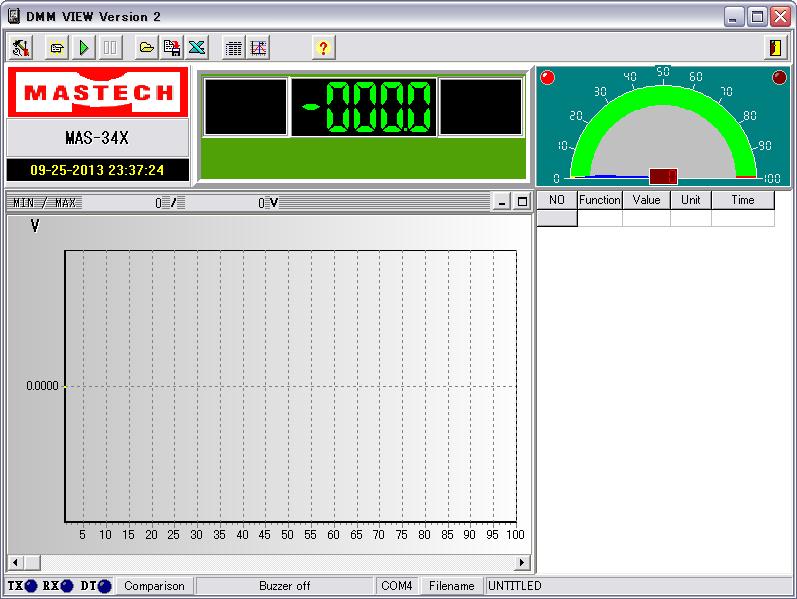

DMM VIEW 　DMM VIEW Version 2。

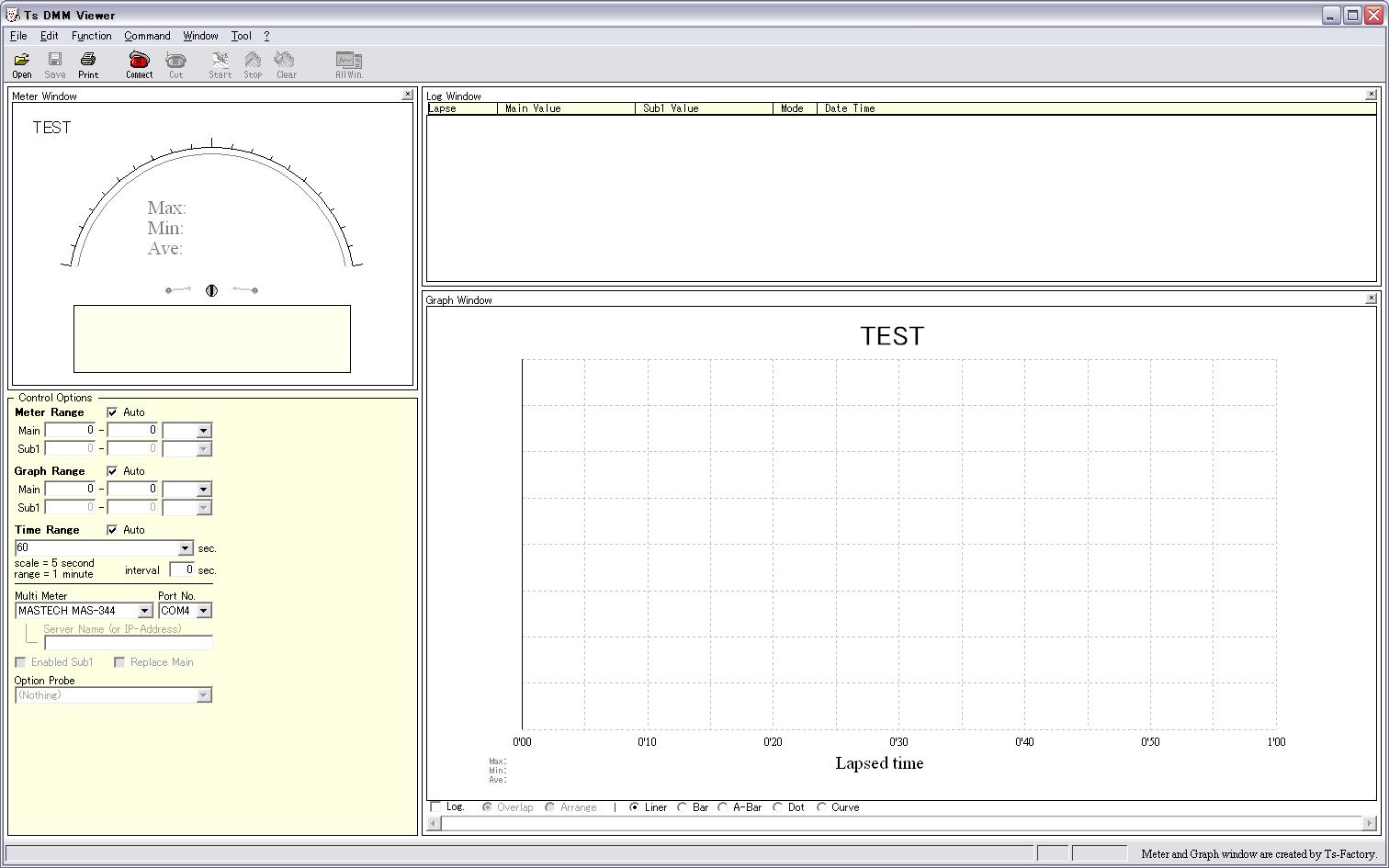

Ts DMM Viewer 　フリーソフトのTs Digital Multi Meter Viewer （Ts DMM Viewer）はレンジ設定などができて見易いのでほとんどこちらを利用。

DC V
レンジ 分解能 測定確度 測定確度（測定誤差）の計算方法
4V 1mV ±0.5% of rdg ±3 digits 読み値が 5.00V なら、5Vの±0.5% + 分解能10mV x ±3。
±(5 x 0.005 + 0.01 x 3) = ±0.055V
5.00の時の測定誤差は±0.055V。
40V 10mV
400V 0.1V
1000V 1V ±0.8% of rdg ±3 digits
入力インピーダンス 10MΩ

AC V
レンジ 分解能 測定確度
4V 1mV ±1.2% of rdg ±5 digits
40V 10mV
400V 0.1V
750V 1V ±1.5% of rdg ±5 digits
入力インピーダンス 10MΩ
周波数範囲 40～400Hz
正弦波 平均値整流実効値校正方式（平均値応答型）

抵抗
レンジ 分解能 測定確度
400Ω 0.1Ω ±1.2% of rdg ±3 digits
4kΩ 1Ω
40kΩ 10Ω
400kΩ 0.1kΩ
4MΩ 1kΩ
40MΩ 10kΩ ±3.0% of rdg ±5 digits
最高開回路電圧 3V
過負荷保護 250V DC/AC rms（root mean square 実効値）

DC A
レンジ 分解能 測定確度
4mA 1μA ±1.2% of rdg ±3 digits
400mA 0.1mA
10A 10mA ±2.0% of rdg ±8 digits
過負荷保護 15A/250V ヒューズ（10Aレンジ）

AC A
レンジ 分解能 測定確度
4mA 1μA ±1.5% of rdg ±8 digits
400mA 0.1mA
10A 10mA ±3.0% of rdg ±8 digits
過負荷保護 15A/250V ヒューズ（10Aレンジ）
周波数範囲 40～400Hz
正弦波 平均値整流実効値校正方式（平均値応答型）

キャパシタ（コンデンサ）
レンジ 分解能 測定確度
4nF 1pF ±4.0% of rdg ±5 digits
400nF 0.1nF

温度
レンジ 分解能 測定確度
0℃～400℃ 1℃ ±3.0% of rdg ±3 digits
401℃～750℃ ±3.0% of rdg ±5 digits

可聴導通
機能 説明
ブザー 抵抗が30Ωより低い場合、内蔵ブザーが鳴ります

ダイオード
機能 分解能 電流試験 開回路電圧
ダイオード 1mV 25μA 3.0V

トランジスタ
機能 レンジ ベース電流（Ib） コレクタ・エミッタ間電圧（Vce）
hFE 1～1000 10μA 3.0V
