ミニマグライト ソリテール LED化 改造

　昔むかし購入したものの、新品の電池じゃないと明るくないのであまり活躍せずに、ただのキーボルダーになっているソリテール。インターネットを調べてみるとLEDに改造されている方が沢山いるので、それを参考にLED化してみる。
まずは仕様を決める。ソリテールは元々単四乾電池1本（1.5V）だけ。白色LEDは3.1～4.5Vないと点灯しないので、クリプトン球をLEDに交換するだけでは済まない。1.5Vのボタン電池（LR41 , L736 , 192 , 36A , AG3 など）を3～4個直列にしたり、12Vの電池（23A , LRV8-1BP , MN221 , V23GA ,23AE , A23 , 181A , 3LR50 など）を使用した方法が公開されているが で製作する。ということで、1.5Vを白色LEDを点灯させる方法を検索すると「ジュールシーフ」という昇圧回路が見つかった。

SOLITAIRE
  • ミニマグライト ソリテール（MINI MAGLITE SOLITAIRE） AAA
  • 全長：81mm
  • 重量（電池なし）：15g
  • ピークビームインテンシティ：97cd
  • ビームディスタンス：20m
  • ランタイム：3h45m
  • ライトアウトプット：2lumens
　オリジナルのクリプトン球を外した状態。
SOLITAIRE 　オリジナルのスイッチ ユニット。
精密マイナス ドライバーでこじれば上側が外れ、残りは本体の中から取り出す。
このスペースに昇圧回路を組まなければならない。
　”改造”として一番簡単なのはコレ。
但し、ヘッドが完全に閉まらないのがデメリット。締め代が少なく「気付かない内に点灯していた」というレビューもあるし、この価格では躊躇する。

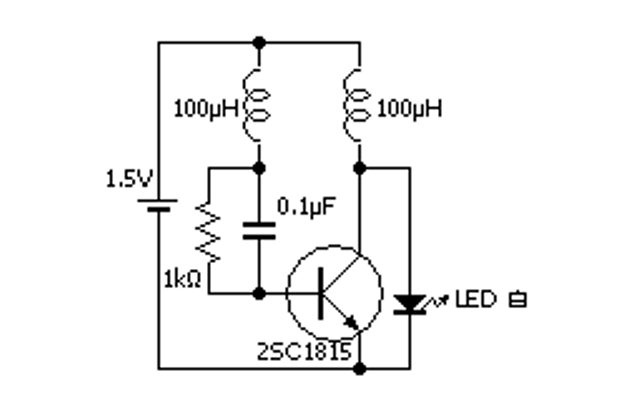

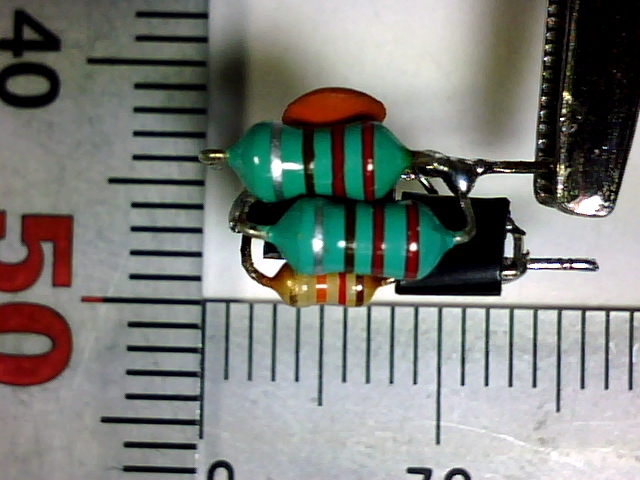

ジュールシーフ01 　これがジュールシーフ。マイクロインダクター（100μH）同士が離れてはいけないらしい。
ジュールシーフ01 　ジャンクパーツの基盤から部品を外しダメモトで組んでみた。
  • マイクロインダクター（電子記号：L）
  • コンデンサ（電子記号：C）
  • 抵抗（電子記号：R）
  • トランジスタ（電子記号：TrやQ）

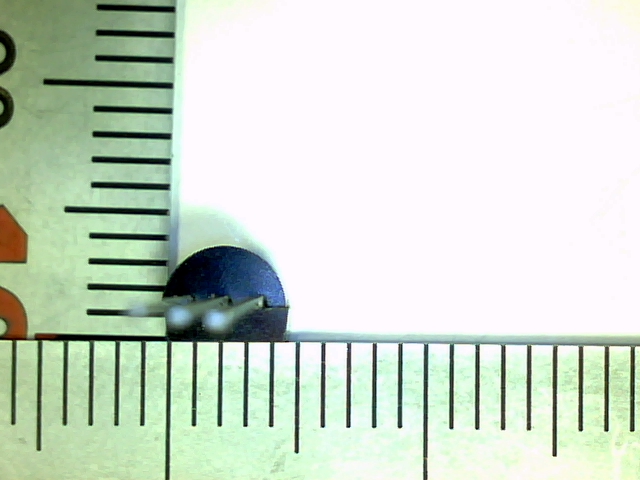

　マイクロインダクターやトランジスタはテキトーな物なので、案の定点灯しなかった。テスターで測るとONした時の一瞬だけ3.6Vほどになるが、すぐに1.5Vになる。マイクロインダクターの入力と出力を入れ替えても駄目だった。チップ型じゃないとスペースに納まらないので入手するのに苦労しそう。

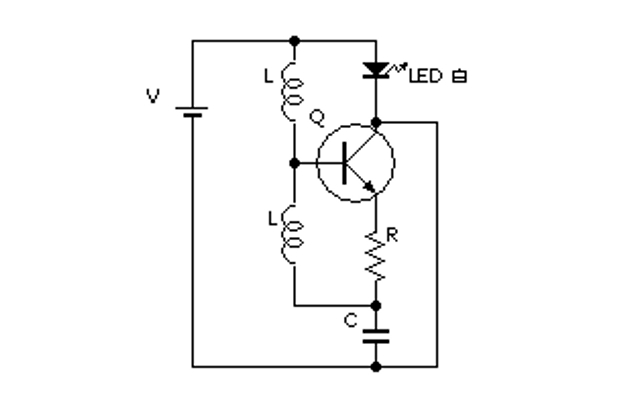

ガーデンライトの回路 　点かなくなったソーラー ガーデン ライトを分解してみると単四形Ni-Mh蓄電池が1本だったので『使えるかも？』と思い、基板のパターンを追って回路図にしてみた。
部品の種類と数量はジュールシーフと同じ。というか、これもジュールシーフ？？？
ガーデンライトの回路 　回路図を基にブレッドボードで点灯確認できたので、密集させて半田付け。しかし、点灯しない。何故？
スペース的にも厳しそうなので追及せずに代案を探す。

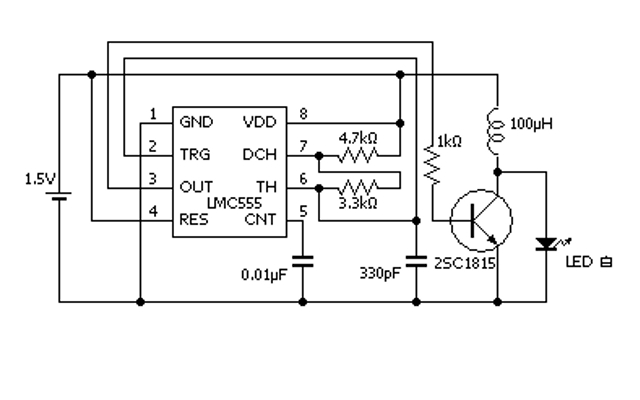

LMC555で昇圧回路 　タイマーIC（ LMC555 ）を使用した昇圧回路。
部品点数が多いので却下。

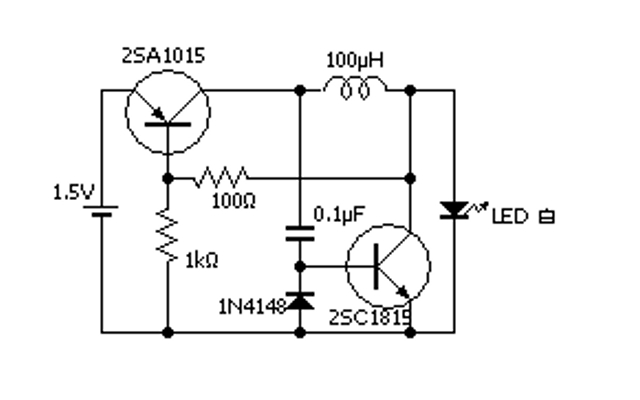

昇圧回路1 　これも昇圧回路。まだまだ部品点数が多い。

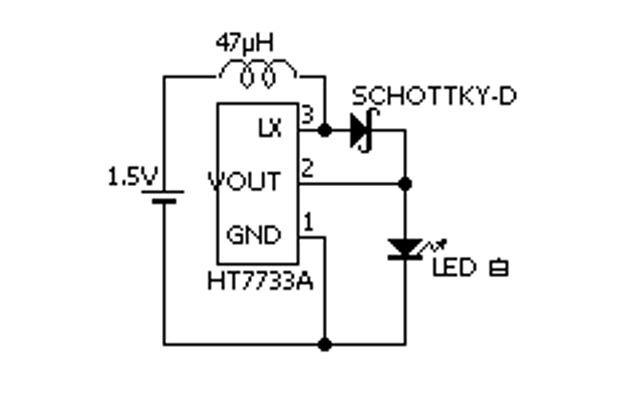

HT7733Aで昇圧回路 　ステップアップ DC/DC コンバータ（ HT7733A ）を使用した昇圧回路。
だいぶ部品点数が少ない。これならチップ型じゃなくても納まるか？

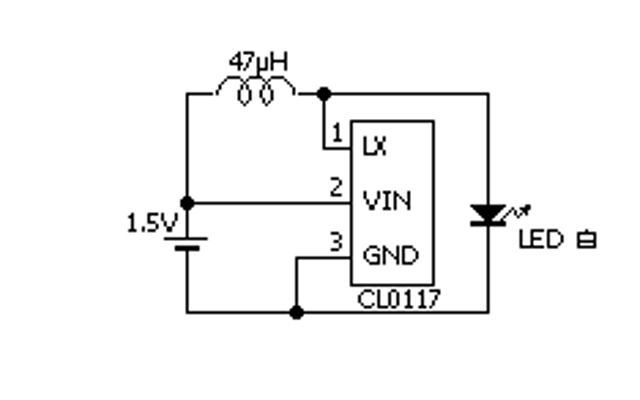

CL0117で昇圧回路 　更に部品点数が少ない回路が見つかった。CL0117 という電池一本で白色LEDを点灯させる為のIC。
これで製作を進めよう。
CL0117
  • CL0117 LED ドライバIC
  • 0.8～1.5Vで動作
  • 1～5個まで点灯可能
　秋月電子通商で購入。
電池二本用の LED ドライバIC （ CL0118B ）もある。
CL0117

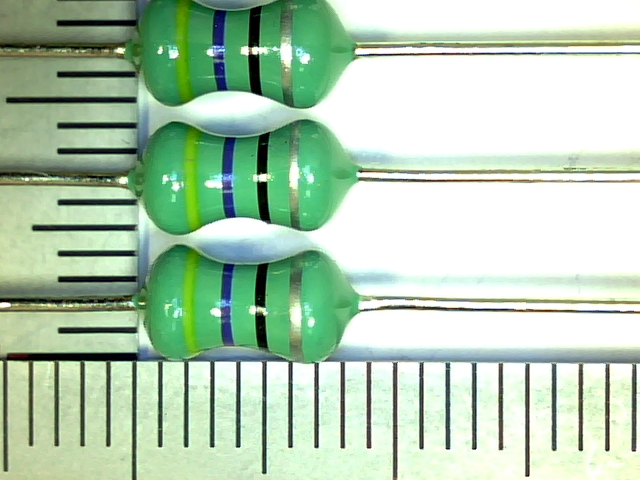

マイクロインダクター 　47μHのマイクロインダクター（ AL0510-470K ）。

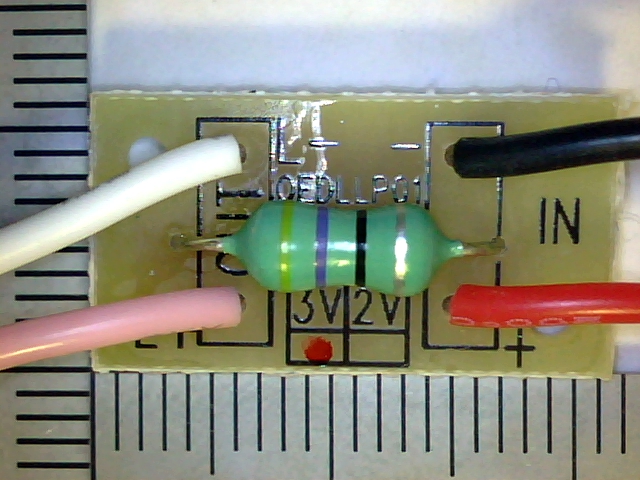

LED ドライバ モジュール 　スペースが足りない時の為にチップ型のLED ドライバ モジュールも購入しておいた。

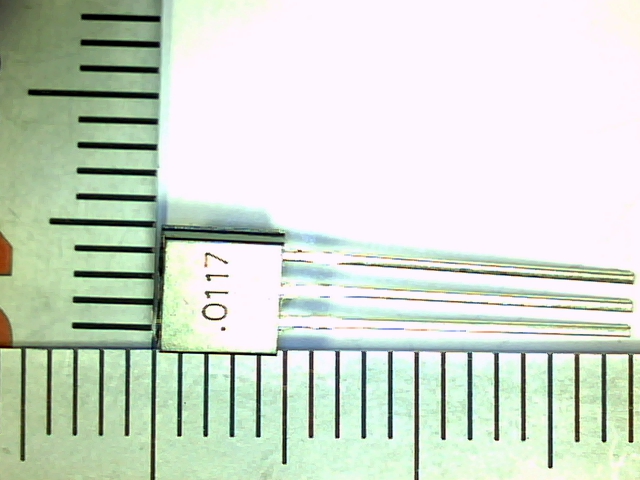

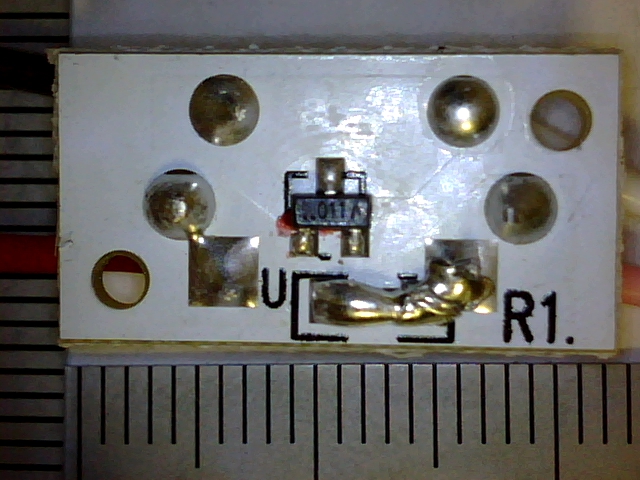

LED ドライバ モジュール 　「.0117」のマーキングが読める。

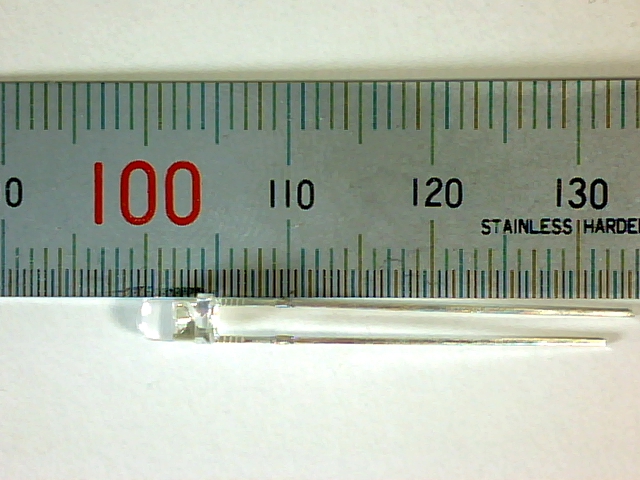

白色LED Φ3 　近所のパーツショップで購入しておいた詳細不明の 白色LED Φ3。

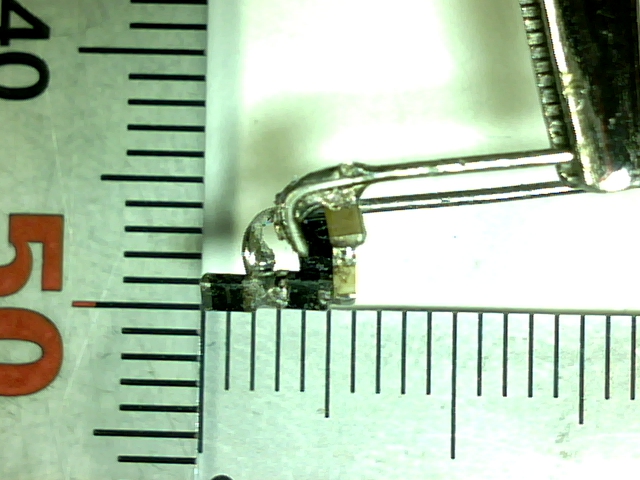

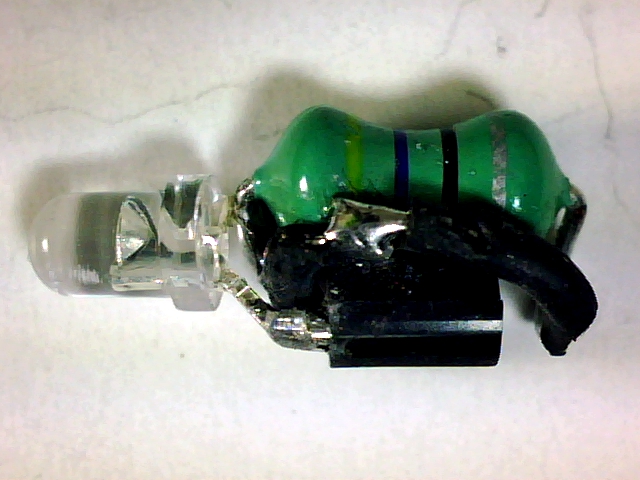

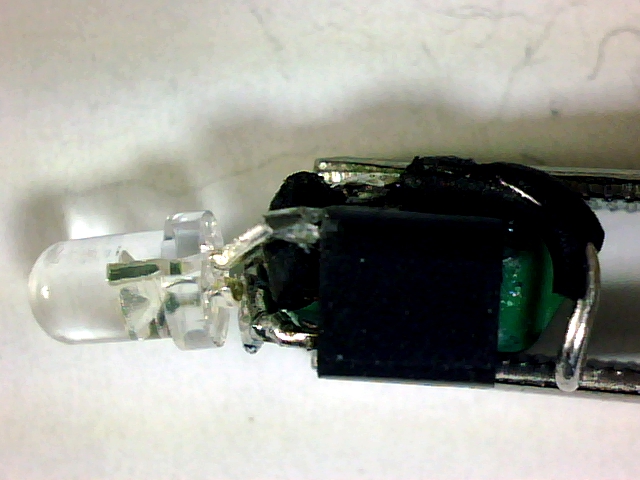

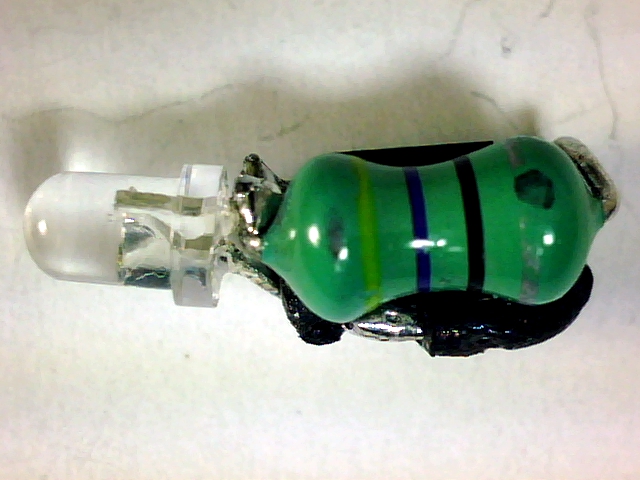

自作 　半田付けする前にCL0117 のマーキング面と平行に3mm以下までヤスリで削った。できるだけスペースを確保しようと マイクロインダクター も削ってみるとすぐに内部が露出してしまったが、ブレッドボードでは点灯確認できたのでこのまま使う。
LEDのセンター出しが決まるまでは少しずつ半田付け＆干渉部を少しずつ削る。
自作 自作

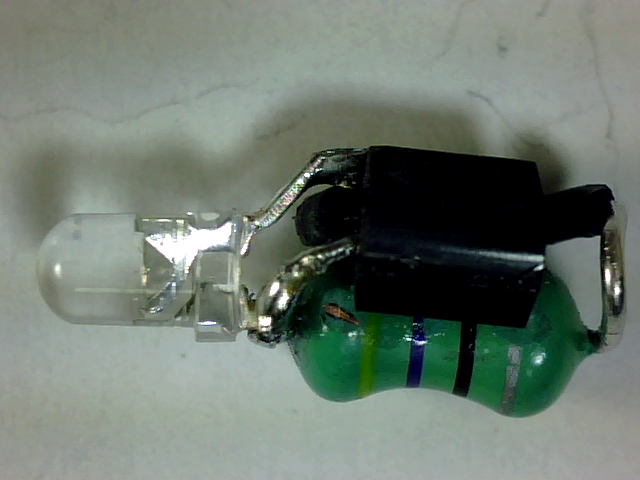

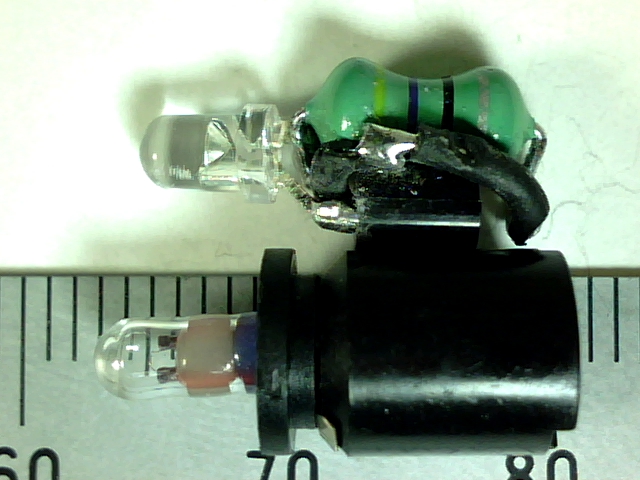

自作 比較
改造 　何とか完成！
元々小さなソリテールなので、細かい所を照らすには十分な明るさ。
改造 　ヘッドを締め込むとリフレクターがLEDの”ツバ”を押し戻して接点が離れ消灯。
改造 　ヘッドを締め込んだ状態はオリジナルと一緒。但し、1回転ほど緩めないと点灯しない＆照射範囲はほとんど変化しない。
改造 改造

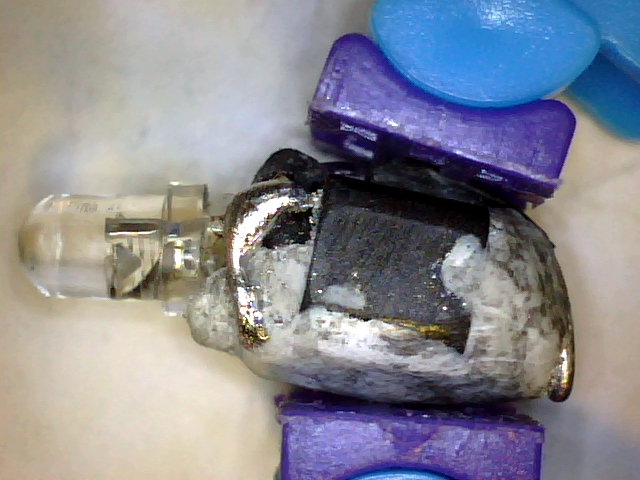

改造 　使っていくうちにだんだん接触不良（衝撃を与えないと点かなかったり、ちらつく）が発生したので、電池の＋極側の接点を固定できるようにエポキシパテで固めた。
見た目は悪いが接触不良もなくなり、半回転ほどで点灯するようになり活躍中。でも、オリジナルがどの程度の物か気になる。
改造 改造
